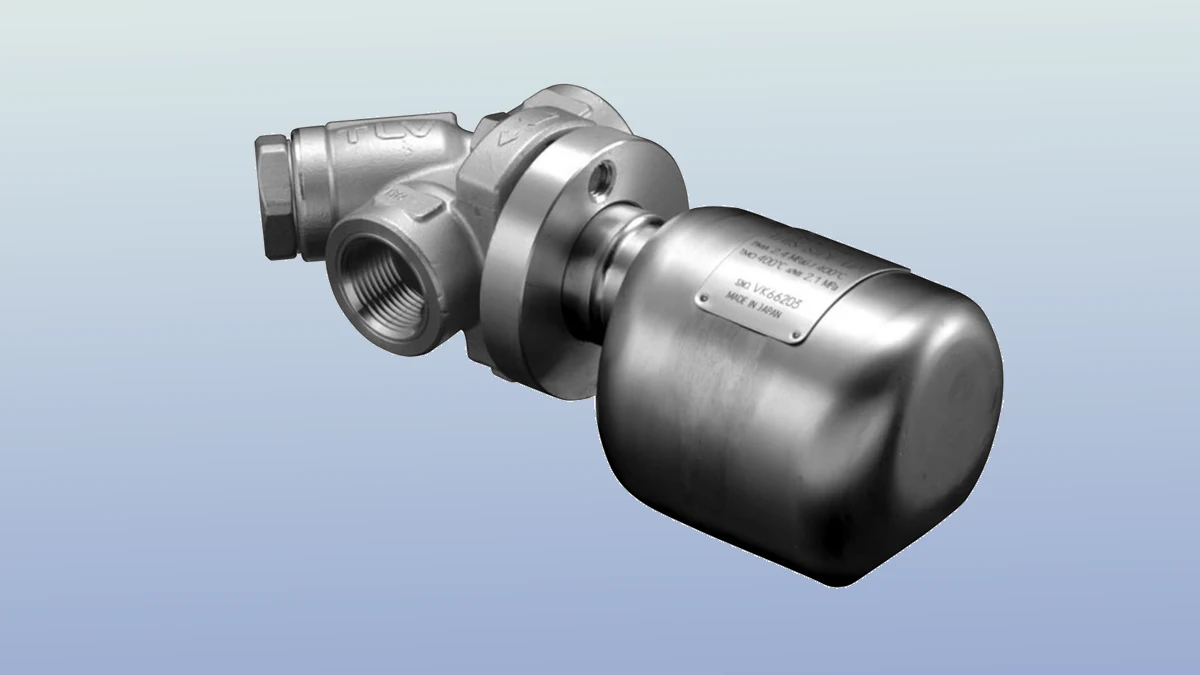

Modelo FS3 de Free float

Purgadores de vapor de flotador libre. Series SJX/FS (Free Float ®)

Ya os hemos hablado en otros artículos de los purgadores de boya cerrada libre, el llamado flotador libre o Free Float de TLV. Hoy ahondaremos en el funcionamiento de las series SJX y FS.

Serie SJX

Las principales cuatro características de la serie SJX son las siguientes:

  • Purgadores PN 40 para presiones hasta 22 bar.
  • Elemento X que ventea automáticamente el aire y el condensado frío facilitando un arranque rápido.
  • Los modelos SJFNX deben instalarse horizontalmente, los modelos SJFVX, verticalmente.
  • SJ3VX con conexiones roscadas, solo para instalación vertical.

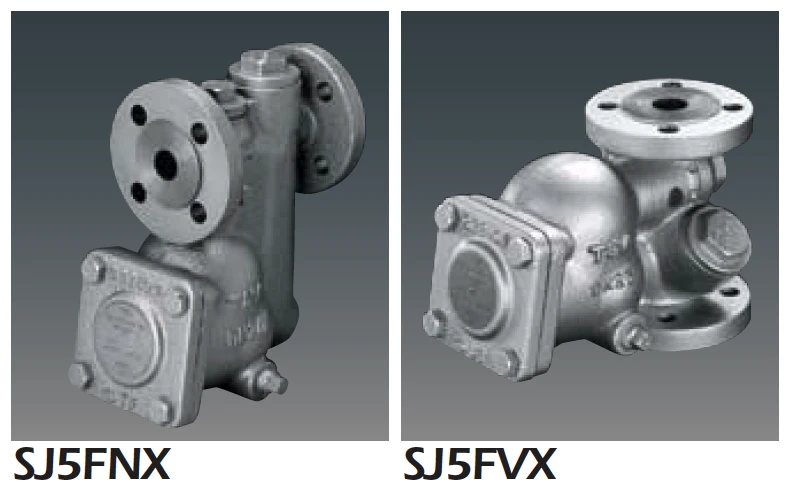

Aquí os os mostramos un ejemplo de cada una de ellas:

Ahora pasamos a indicaros cada una de las partes que componen la serie Serie SJX:

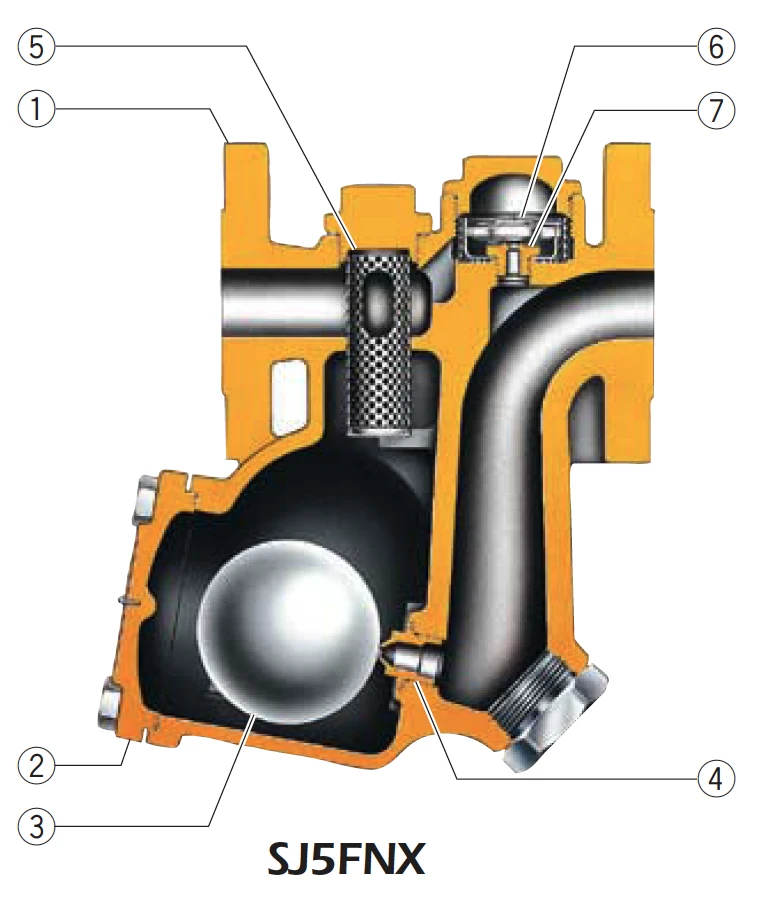

Modelos SJFNX
NúmeroDescripción/material
1Cuerpo/Fundición dúctil
2Tapa/Fundición dúctil
3Flotador/Acero inoxidable
4Orificio/—
5Filtro/Acero inoxidable
6Elemento X/Acero inoxidable
7Asiento del venteo/ Acero inoxidable

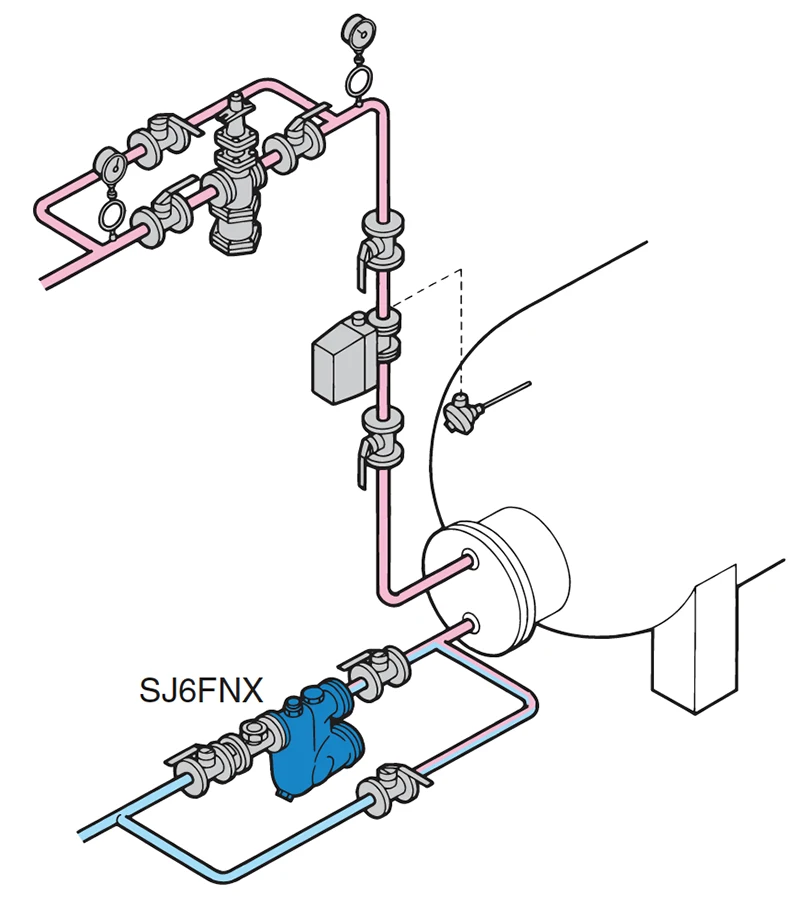

Así es como quedaría el circuito del intercambiador de calor con la pieza instalada:

Serie FS

Las principales características de la serie FS son:

  • Purgador de acero inoxidable cuyo conector de apertura rápida facilita la instalación y el mantenimiento.
  • Pueden instalarse tanto en tuberías horizontales como verticales.
  • Venteo bimetálico automático para un arranque rápido.

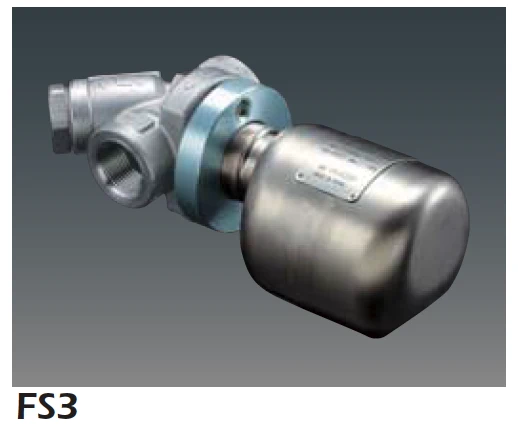

Modelo FS3


Y de nuevo os mostramos cada una de las partes que forman la pieza:

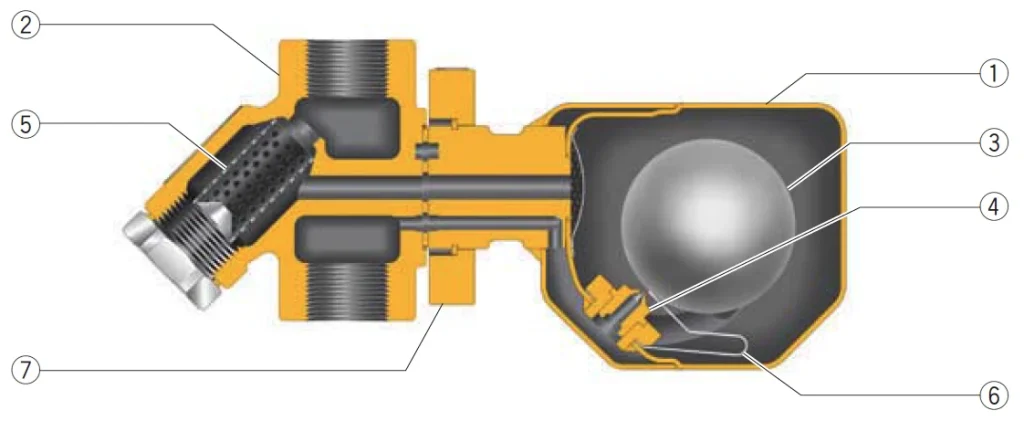

Sección de un modelo FS3

NúmeroDescripción/materialNúmeroDescripción/material
1Cuerpo/Acero inoxidable5Filtro/Acero inoxidable
Lengüeta de venteo/Bimetal
2Cuerpo del conector/Acero inoxidable6Lengüeta de venteo/Bimetal
3Flotador/Acero inoxidable7Brida/Acero forjado
4Orificio/—

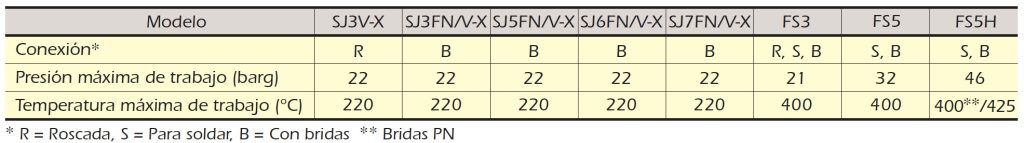

Tabla de la serie Serie FS


Aquí podéis ver una imagen del traceado ecamisado de un modelo FS:

Traceado ecamisado de la serie FS

Si tenéis cualquier duda, por favor, contactad con nosotros aquí.
