Las válvulas de descarga de calderas BD10 de OMC están diseñadas para la eliminación de sólidos en suspensión y/o depositados en el fondo de las calderas. Siempre se suministran con la posibilidad de ser implementadas tanto de forma automática a través de actuador neumático, como manualmente a través de una palanca de control extraíble.

Cuando se combina con una unidad de control de purga, el control automático permite la eliminación del lodo, asegurando que la operación se lleve a cabo con una pérdida de calor mínima y evitando intervenciones innecesarias.

Quizás te interese: Válvulas de tres vías de OMC.

Las características principales de las calderas BD10 son:

  • De DN15 a DN65 PN16/40
  • Diseño modular
  • Obturador «Top Guide» para garantizar mayor estabilidad y resistencia.
  • Estopada autorregulante sin mantenimiento.
  • Cierre asiento / obturador de clase: IV
  • Internos en acero inoxidable martensítico con dureza superficial de 1100HV y
  • interior 480HV (superior al stellite Gr.6) para una excelente resistencia a la abrasión.

Las opciones disponibles en las calderas BD10 son las siguientes:

  • Actuadores neumáticos integramente en INOX
  • Conexiones BW / SW / RTJ bajo demanda
  • Estopada certificada ISO 15848-1
  • Tapa para altas temperaturas
  • Estopada con fuelle
  • Finales de carrera electro-mecánicos, neumáticos o inductivos.
  • Electroválvula para accionamiento automático.

Estándar de referencia

Certificación de gestión del sistema de calidadISO 9001
ConstrucciónEN12516-2
Conexiones bridadasEN 1092-1
Conexiones de soldadura de trabajoEN 12760
Conexiones de soldadura de cabezalEN 12627
Rating del cuerpoPN16 / PN40
Medidor conexiónEN 558-1
Clase de asientoIEC 60534-4
Aprobación 2014/68/EU (PED)Modulo B + C2
Método de cálculo de la resistencia mecánicaUNI EN 12516-2
Test de presión hidrostáticaEN 12266-1
Regresión presión / temperaturaEN 1092.1
Conformidad directiva 2014/34/UE (ATEX)II 2 G Ex h IIC T6…T1 Gb
Método de diseño, producción, pruebas y marcado (ATEX)EN ISO 80079-36
Certificación “emisiones fugitivas”ISO 15848-1
NACEMR0175
Estándar de referencia
EJEMPLO DE CONSTRUCCIÓN DE VÁLVULA ESTÁNDAR. Válvulas de descarga de calderas BD10 de OMC

1 CUERPO VÁLVULA
2 BRIDA MOBIL
3 JUNTA CUERPO
4 BUSSOLA TOP-GUIDE
5 TAPA ESTÁNDAR
6 ASIENTO en acero inoxidable martensítico con dureza superficial de 1100HV e interior de 480HV
(superior al stellite Gr.6)
7 OBTURADOR en acero inoxidable martensítico con dureza superficial de 1100HV e interior de 480HV
(superior al stellite Gr.6)
8 EJE DEL OBTURADOR EN ASTM A182 F316 + QPQ
9 TROQUEL DE BLOQUEO
10 PERNO DE ACCIONAMIENTO MANUAL DE LA VÁLVULA
11 ESTOPADA AUTO-REGULANTE SIN MANTENIMIENTO
12 TORNILLOS DEL CUERPO
13 TUERCAS DEL CUERPO
14 ACTUADOR NEUMÁTICO PARA ACCIONAMIENTO AUTOMÁTICO Y / O MANUAL

Características del cuerpo de las válvulas de descarga de calderas BD10 de OMC

TipoEntrada superior, globo de asiento simple
Diámetrode DN15 a DN65
Rating del corpoPN16 / PN40
ConstrucciónEN12516-2
Bridas de conexiónEN 1092-1- Raised Face – Rigatura fonográfica 125-250 AARH
Medidor de bridaEN 558-1
Características del cuerpo de válvula

Combinación estándar del material

CUERPO (1)TAPA (5)INTERNOS ( 6 e 7)TORNILLOTUERCAJUNTA CUE RPO (3)
Acero al carbono A216 WCCASTM A105INOX 1100 HVA193 B7A194 H2Grafite + INOX
Acero INOX A351 CF8MASTM A182 F316INOX 1100 HVA193 B8MA194 8MGrafite + INOX
Combinación estándar del material

Relación presión/temperatura (EN1092.1)

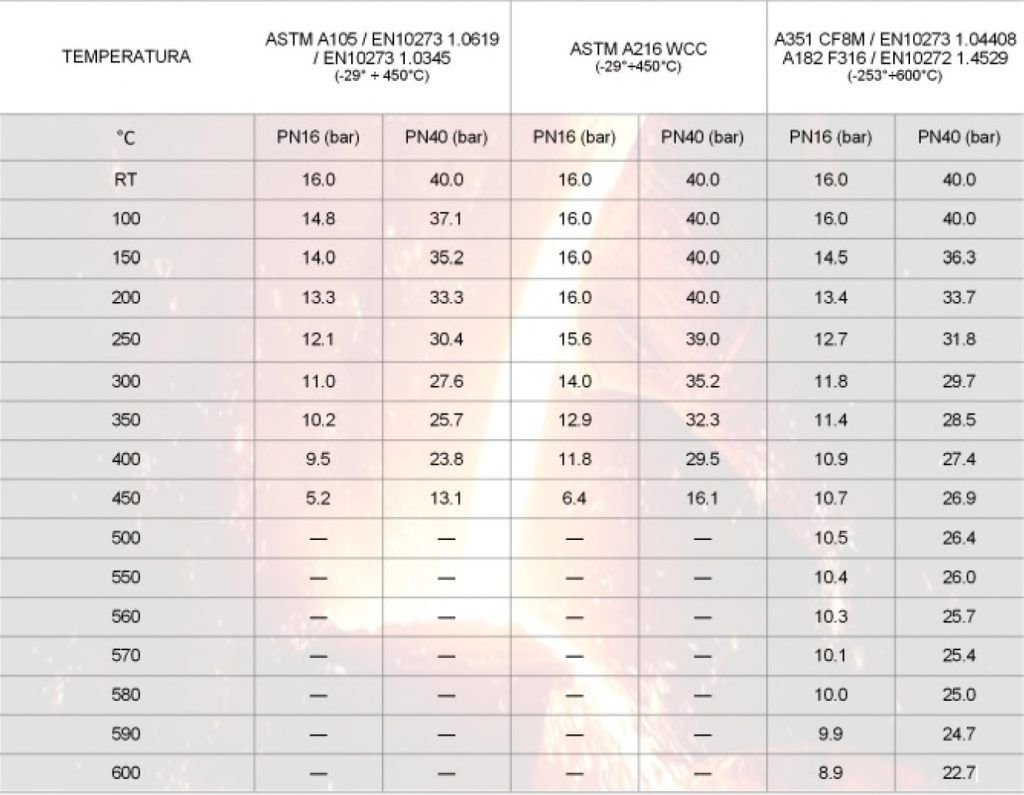

RELACIÓN PRESIÓN / TEMPERATURA (EN1092.1). Válvulas de descarga de calderas BD10 de OMC

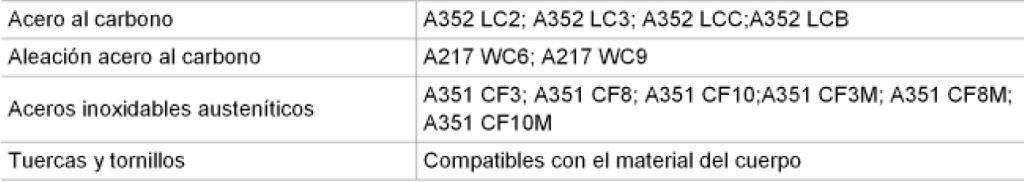

Material disponible bajo pedido


Recubrimientos protectores de válvulas estándar

Válvulas de descarga de calderas BD10 de OMC, recubrimientos


Revestimientos protectores en actuadores neumáticos

Revestimientos protectores en actuadores neumáticos Válvulas de descarga de calderas BD10 de OMC

Recubrimientos protectores bajo demanda

  • Pintura con coloración bajo demanda
  • Pintura para ambiente marino
  • Pintura de acuerdo a la normativa ISO 12944
  • Pintura NACE – FROSIO
  • Pintura de acuerdo a la normativa NORSOK M-501
  • Pintura según lasa especificaciones del cliente

Tipos de tapa en las válvulas de descarga de calderas BD10 de OMC

Estándar

La tapa estándar se fabrica mediante forjado o fundición y es de material equivalente o igual al material del cuerpo. Se utiliza para temperaturas de trabajo entre -5°C ÷ 220°C

Aleteada

Fabricada mediante forjado o fundición y es de material equivalente o igual al material del cuerpo. Estructurado para dispersar el calor y proteger la estopada de la altas temperaturas de trabajo. Se utiliza si el fluido de proceso alcanza temperaturas superiores a 220°C

Aleteada
Temperatura del fluido

Estopadas

SP200HP300ECOPACK 1
Compuesto por una serie de anillos energizados en base de PTFE cargados con
grafito y anillos en FKM 75 Shore. Adecuado para el servicio a baja y media temperatura. No necesita ajustes ni mantenimiento.

Adecuado para su uso con fluidos de alta temperatura. Formado por una serie de anillos energizados en grafito en contacto directo con el fluido y una serie de anillos energizados en PTFE con grafito. No necesita ajustes ni mantenimiento.Formado por una serie de anillos energizados en grafito, intercalado con anillos en PTFE cargados en grafito. No necesita ajustes ni mantenimiento. Certificado de acuerdo al control de emisiones ISO 15848-1.
SP200HP300ECOPACK 1

Correlación temperatura estopada/tapa

Correlación temperatura estopada/tapa


ZEB20 estopada con fuelle

ZEB20 se utiliza en todos aquellos procesos industriales donde la posible fuga de fluido de la estopada pueda causar daños al medio ambiente o incluso a los operarios.

ZEB20 consiste en un fuelle metálico soldado por un extremo a la varilla del obturador y fijado, por el otro extremo, a la tapa de la válvula, asegurando el aislamiento total del fluido del entorno externo. ZEB20 también está equipado con un sello de seguridad adicional que en caso de rotura de los fuelles, limita la posibilidad de que el fluido escape de la válvula. El fuelle ZEB20 es estándar en AISI 316L pero, si el fluido del proceso lo requiere, también se puede suministrar en otros materiales como Inconel, Monel, Hastelloy, etc.

Bajo demanda, el fuelle ZEB20 está disponible en la versión con toma de inspección donde es posible conectar un interruptor de presión u otro dispositivo, con el fin de controlar cualquier rotura de los fuelles y poder intervenir con celeridad.

ZEB20 combinaciones de materiales

Combinaciones de materiales

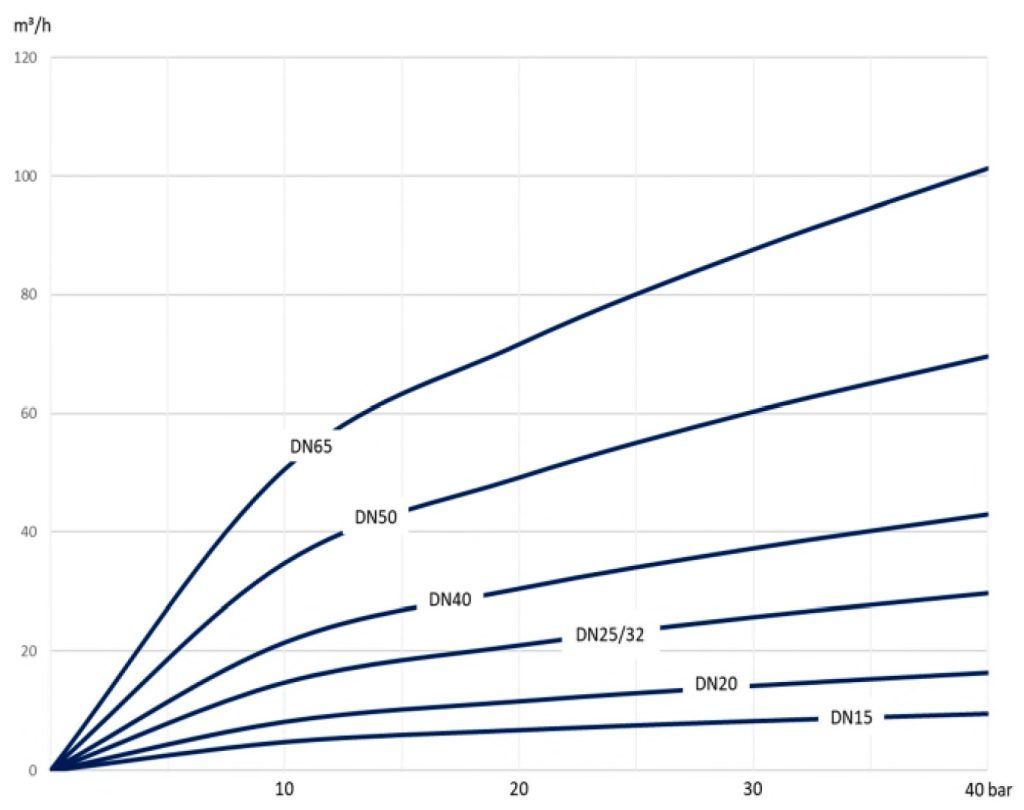

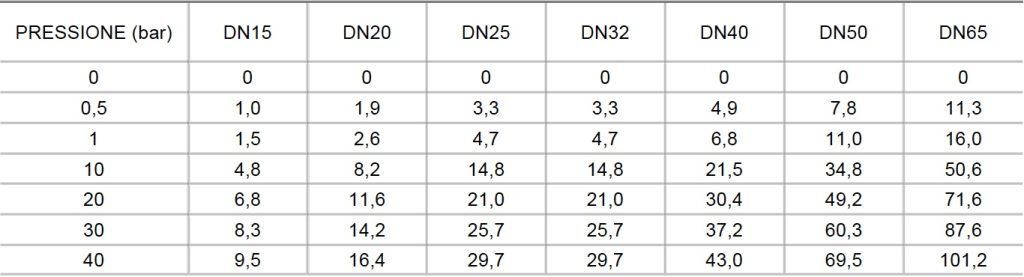

Coeficiente de flujo – Diámetro asiento – carrera

Coeficiente de flujo - Diámetro asiento - carrera


Caudal (m3/h)


Actuador neumático en las válvulas de descarga de calderas

La válvula BD10 está equipada con un actuador neumático que permite tanto la operación automática con aire comprimido como la manual a través de una palanca manual especial. Para garantizar la seguridad de los operarios, la palanca manual es totalmente extraíble sin ayuda de herramientas.

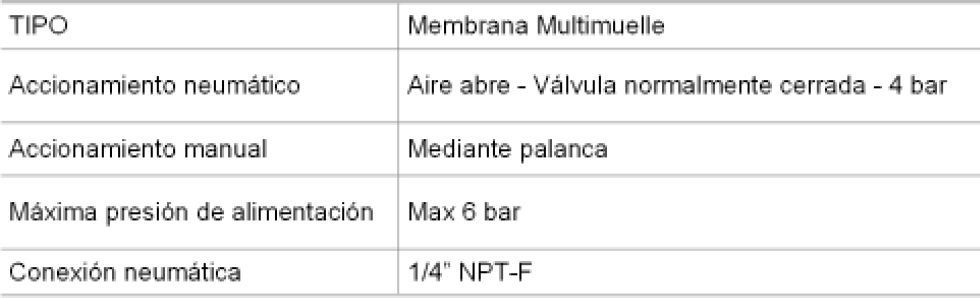

Datos técnicos

NB. Si se conecta neumáticamente, se recomienda quitar la palanca para el control manual.

ACTUADOR NEUMÁTICO de Válvulas de descarga de calderas BD10 de OMC
  1. Caja
  2. Muelle
  3. Membrana
  4. Eje
  5. Bloque integral
  6. Plato membrana
  7. Palanca manual

Material

Material


Dimensiones

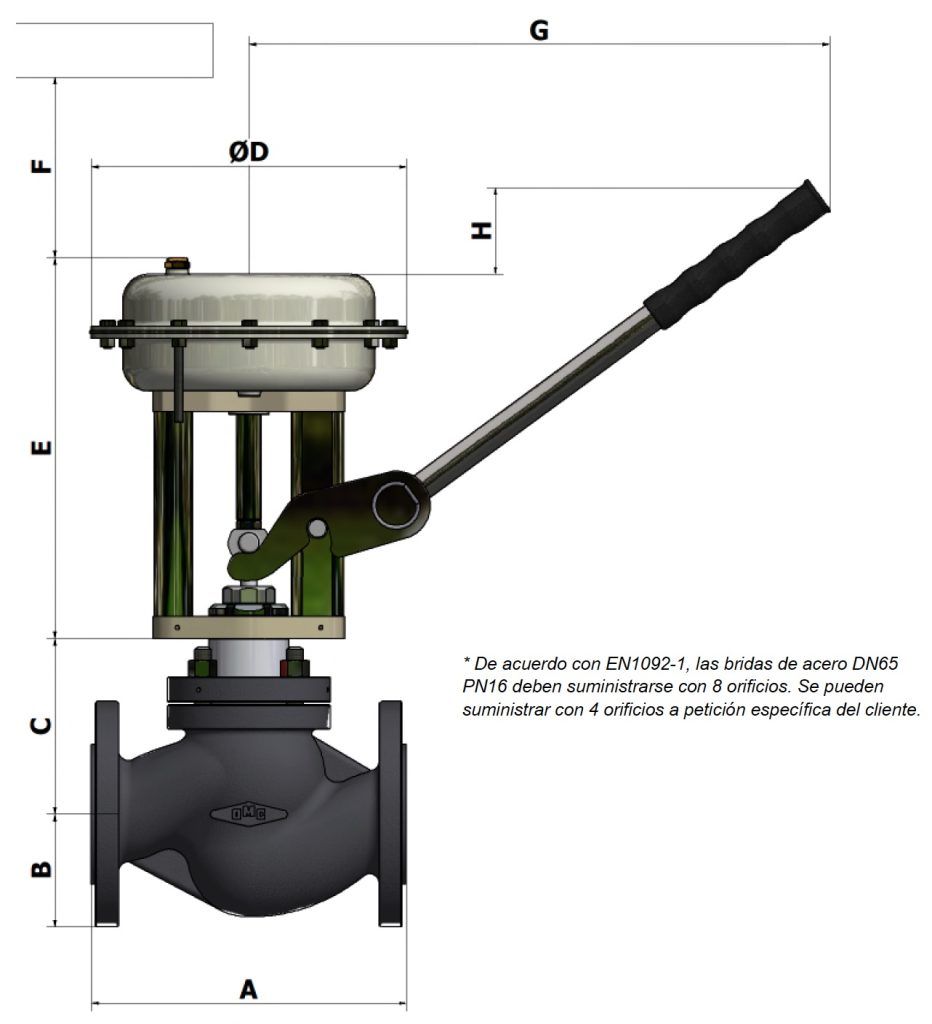

Dimensiones de Válvulas de descarga de calderas BD10 de OMC


Conexiones disponibles en las válvulas de descarga de calderas BD10 de OMC

Conexiones disponibles  en Válvulas de descarga de calderas BD10 de OMC


Peso de las válvulas (Kg)

Peso de las válvulas
