Han passat més de cinquanta anys des que TLV va presentar el concepte de flotador tancat lliure a les indústries que fan servir circuits de vapor. Avui, els flotadors tancats lliures de TLV (Free Float ®) són utilitzats en un nombre creixent de plantes de tot el món i garanteixen un rendiment màxim.

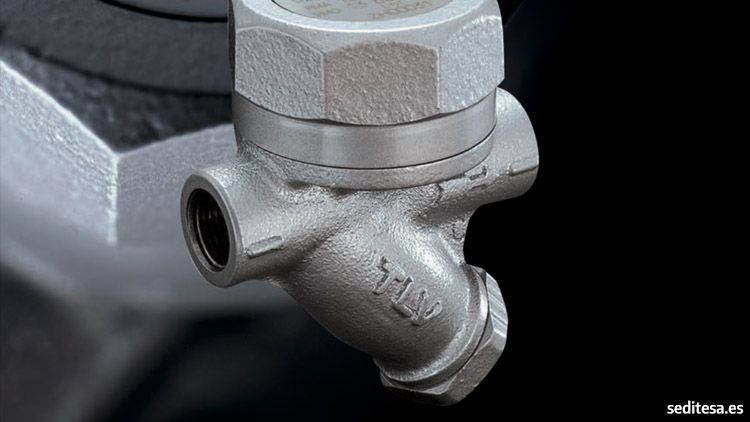

En què consisteix el purgador Free Float ® TLV?
La freqüència de les avaries dels purgadors mecànics depèn del nombre de parts mòbils. En comparació amb els purgadors de boia invertida, amb el complex mecanisme format per la boia, la palanca i la seva corresponent articulació, el purgador TLV de boia tancada lliure, amb només una peça mòbil, garanteix més fiabilitat i una llarga vida útil.
- Un flotador d´alta precisió. Un procés de fabricació d’alta qualitat proporciona flotadors esfèrics gairebé perfectes. Així s’aconsegueix un purgador de boia tancada lliure amb una eficàcia excepcional de tancament fins i tot amb un baix cabal de condensat a pressió i temperatura elevades.
- Com més senzill millor. La sofisticada simplicitat dels purgadors de boia tancada lliure fa honor a la filosofia de TLV que el millor és senzill.
Avantatges dels purgadors de vapor de boia tancada de TLV
Rendiment dels processos
A Seditesa opinem que el purgador de boia tancada lliure de TLV s’adapta ràpidament a les variacions en el flux de condensat, garantint una descàrrega ràpida i el màxim rendiment del procés. Insensible a les contrapressions, el purgador TLV de boia tancada lliure és ideal per a la recuperació del condensat.
Estalvi d’energia
La ubicació de l’orifici de descàrrega, que queda sempre sota un segell hidràulic del mateix condensat, i els tres punts de suport del flotador en alguns models eliminen les fuites de vapor fins i tot amb baixos cabals de condensat.
Llarga vida útil
El flotador d’alta precisió gira lliurement, de manera que la totalitat de la seva superfície actua com a vàlvula i el desgast es distribueix uniformement. Així s’aconsegueix un nivell baix de desgast que proporciona una llarga vida útil.
Filtre incorporat a Free Float ®
Les peces internes són protegides per un filtre integrat de malla dʻacer inoxidable.
Ràpida resposta en marxa
Les sèries JX, JH-X, SJFX i SJHX tenen un element termostàtic X de pressió equilibrada per a un millor ventilació de l’aire. Els altres models fan servir un sistema de ventilació per bimetal.
Fàcil manteniment
Els purgadors de boia tancada lliure de TLV Free Float ® amb l’excepció dels models SS3 i SS5 que no requereixen manteniment poden ser reparats sense desmuntar-los de la línia.
Funcionament (element X)
1. Posada en marxa
Inicialment, el purgador és fred i la càpsula termostàtica (element X) es contrau obrint l’orifici A, cosa que permet la sortida de l’aire. Quan el condensat fred arriba la boia s’eleva, permetent que el condensat surti per l’orifici B i tots dos, aire i condensat, per l’orifici A.
2. Descàrrega del condensat calent a Free Float ®
Després de l’evacuació de l’aire i del fred condensat, l’entrada del condensat calent dilata l’element X, tancant l’orifici A abans que arribi el vapor. El condensat continua descarregant per l’orifici B.
3. Resposta ràpida
L’aire o el condensat fred que entren al purgador Free Float ® fan baixar la temperatura de l’element X, que es contrau. Això obre el pas. Això permet descarregar l’aire o el condensat. Quan arriba condensat a més temperatura, l’element X s’expandeix i tanca el pas a A.
4. Estanqueïtat total de Free Float ®
Quan s’interromp el flux de condensat, el fullador Free Float ® tanca l’orifici B, que està sempre per sota del nivell de condensat. La part superior del purgador s’omple de vapor i l’element X tanca l’orifici A. El purgador és completament estanc, impedint qualsevol fugida de vapor.
Aquí teniu una demostració en vídeo del funcionament de Free Float ®:
