Purgadores de vapor de flotador libre. Series SS3/SS5/SS1 (Free Float ®)

En otros artículos de TLV ya os hemos hablado de los de los purgadores de vapor de flotador libre de las serie SJX/FS Free Float ®, hoy queremos seguir profundizando con los purgadores de la serie SS.

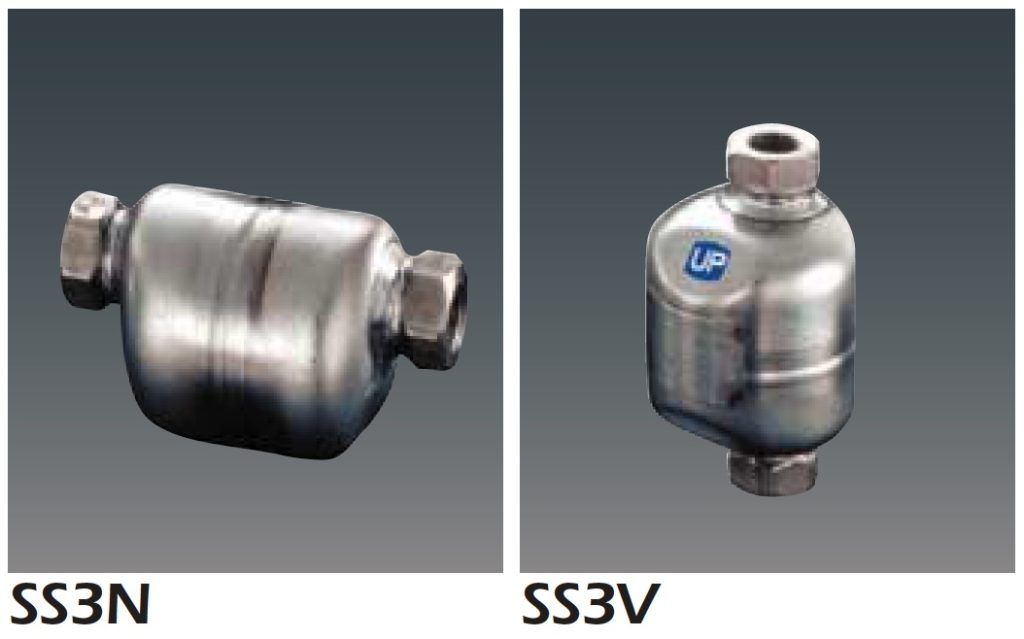

Serie SS3/SS5

Empezaremos por hablando de las características principales de las series SS3/SS5:

  • Purgadores PN 16 de fundición de hierro para presiones hasta 13 barg.
  • J3S-X, J5S-X y J6S-X tienen cuerpo de acero inoxidable y asiento con tres puntos de apoyo para garantizar un cierre totalmente estanco.
  • Elemento X que ventea automáticamente el aire y el condensado frío facilitando un arranque rápido.
  • Orificio extraíble sin desmontar el purgador de la línea, para un mantenimiento más fácil.
  • Junta de la tapa reutilizable (J3X, J5X, J3S-X, J5S-X, J6S-X y J7X).

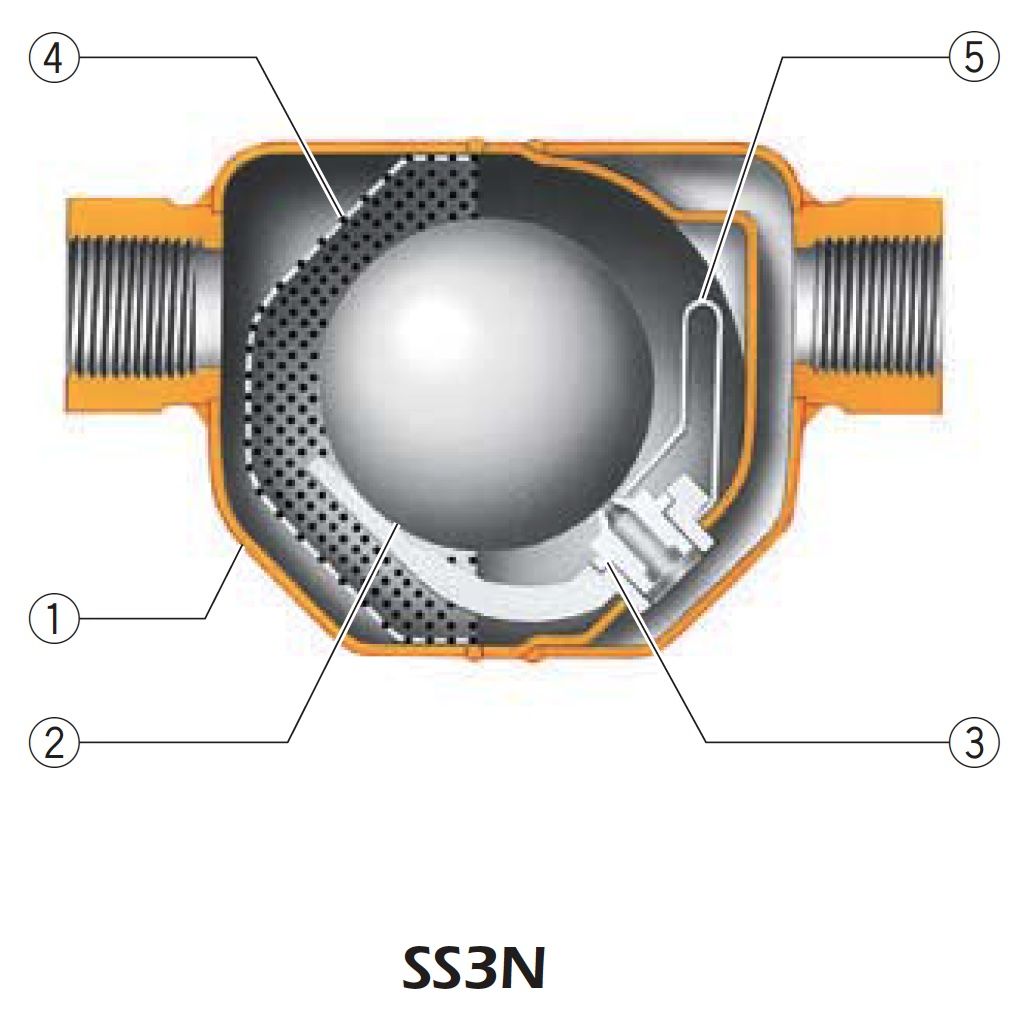

Y esta una imagen seccionada del interior de un purgador SS3N:

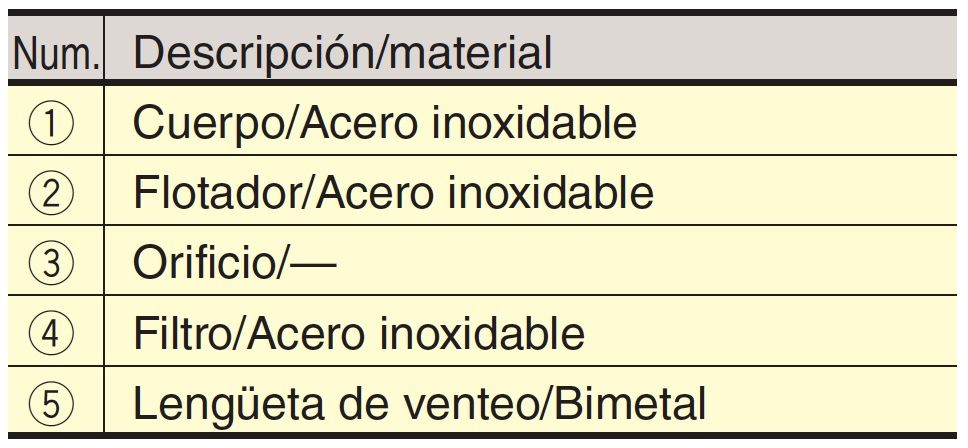

Y esta es la leyenda de cada una de sus partes:

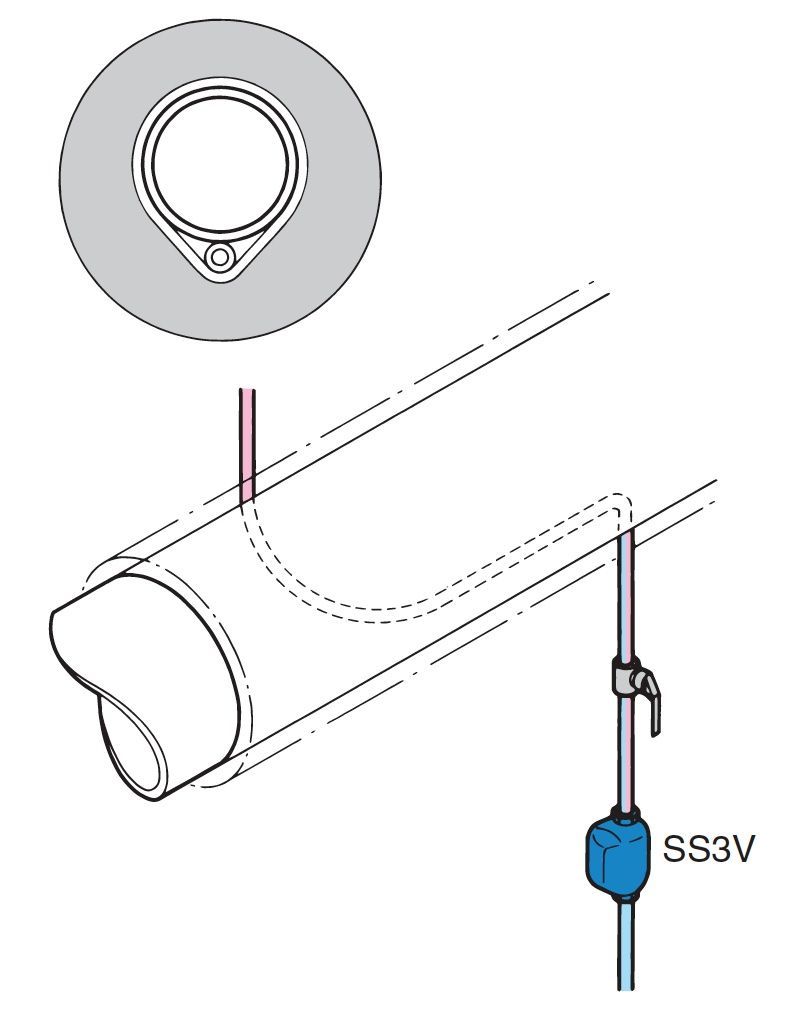

Aquí tenéis una muestra del traceado:

Serie SS1

La siguiente serie de la gama SS de las que vamos a hablar es la SS1. Sus principales características son:

Purgadores PN 40 en acero inoxidable, para presiones hasta 21 barg.

  • La tapa desmontable facilita la inspección y el mantenimiento.
  • Venteo bimetálico automático para un arranque rápido.
  • El modelo SS1N debe instalarse horizontalmente, el modelo SS1V, verticalmente.
  • Son purgadores utilizables con vapor sobrecalentado.

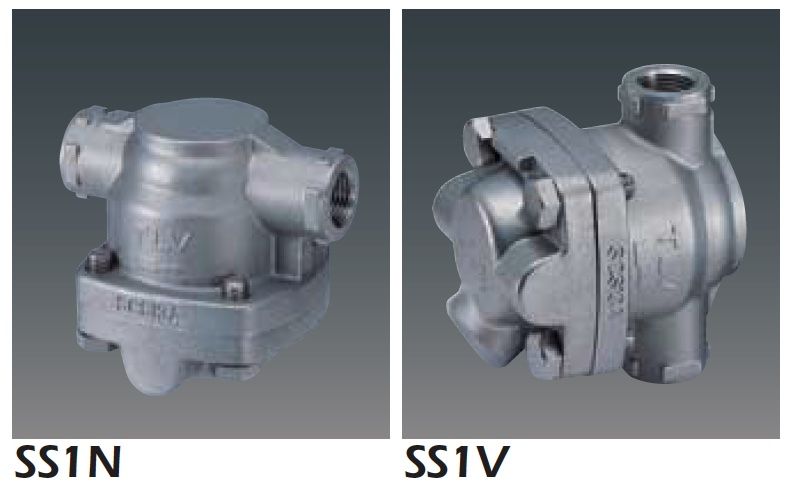

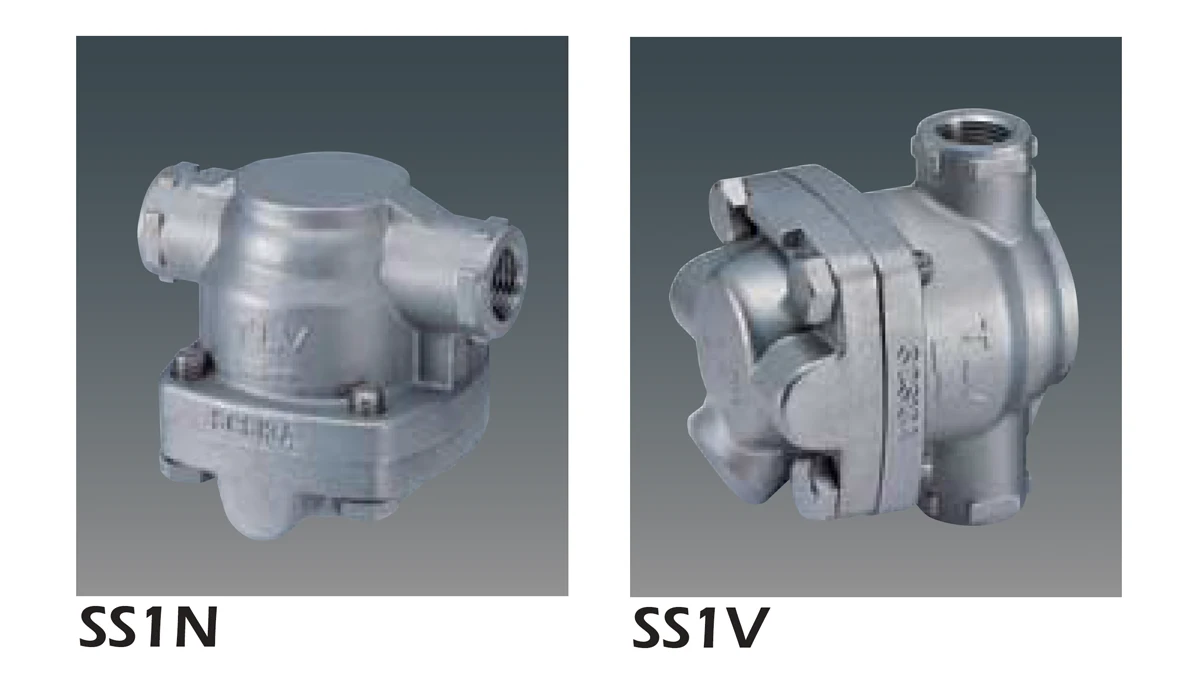

SS1N y SS1V

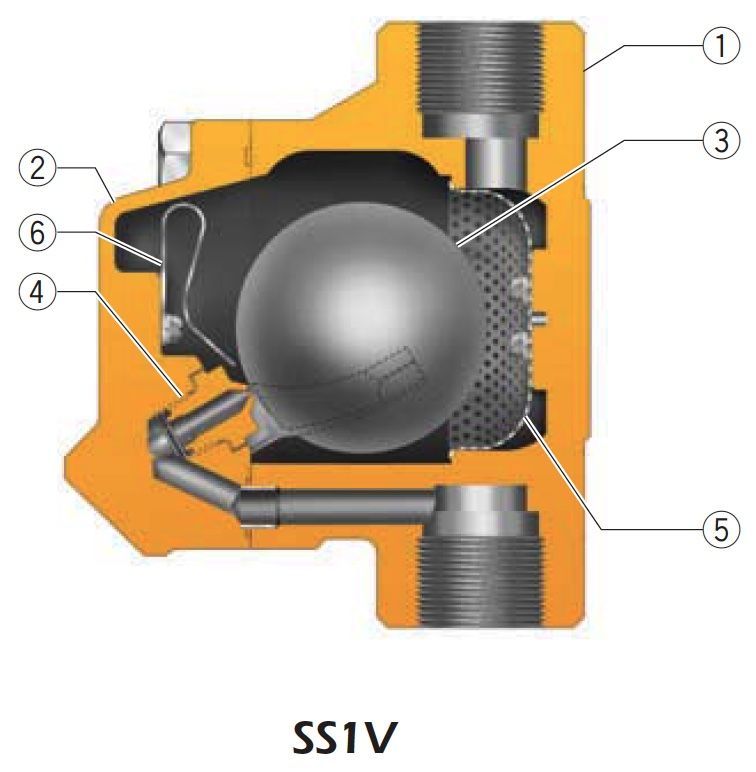

Aquí os mostramos una imagen de un purgador SS1V en sección:

Purgador SS1V

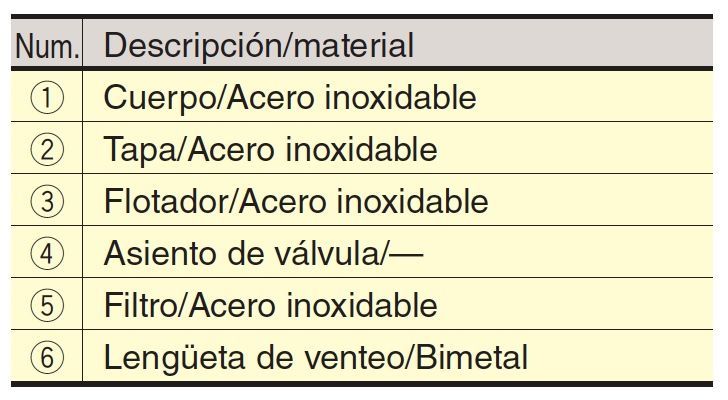

Leyenda para entender la sección del purgador SS1V:

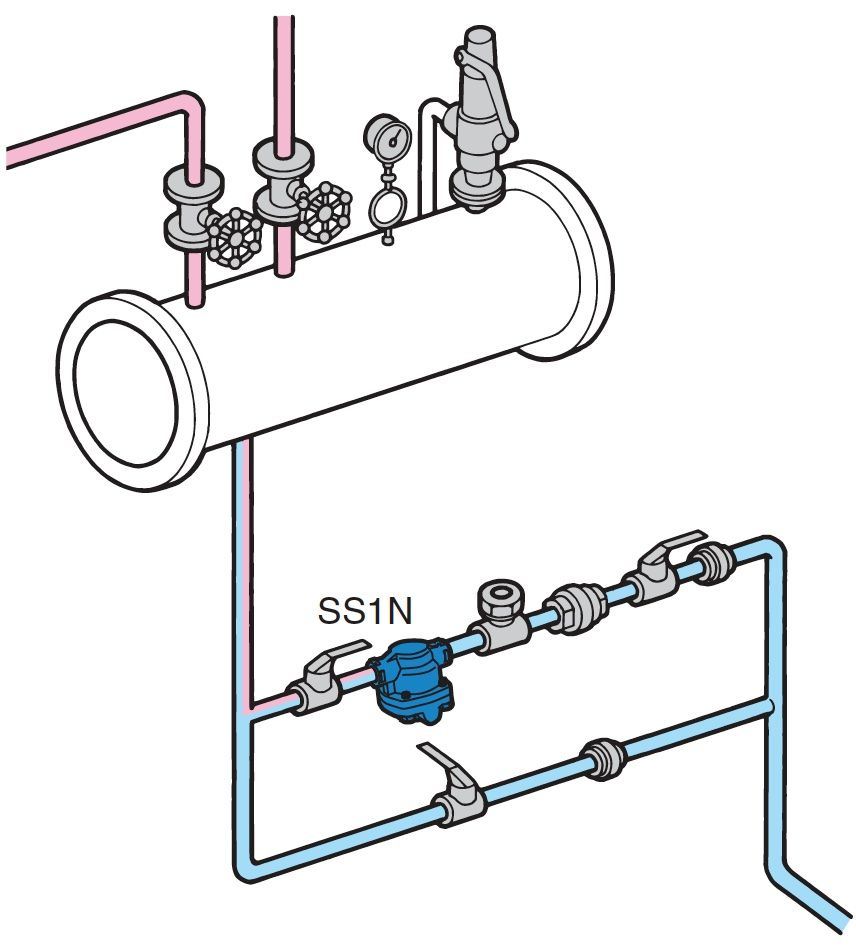

Así quedaría un colector de vapor con un purgador SS1V instalado (en color azul oscuro):

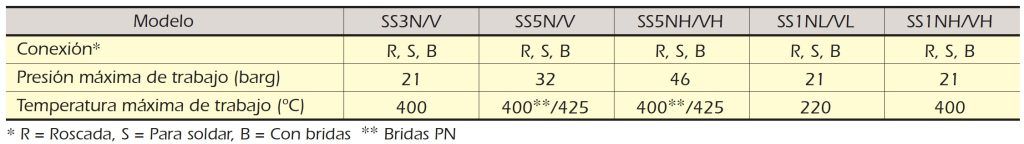

Esta es la tabla de presiones y temperaturas:


¿Tienes alguna duda sobre su funcionamiento, funciones o instalación? contacta con Seditesa.
