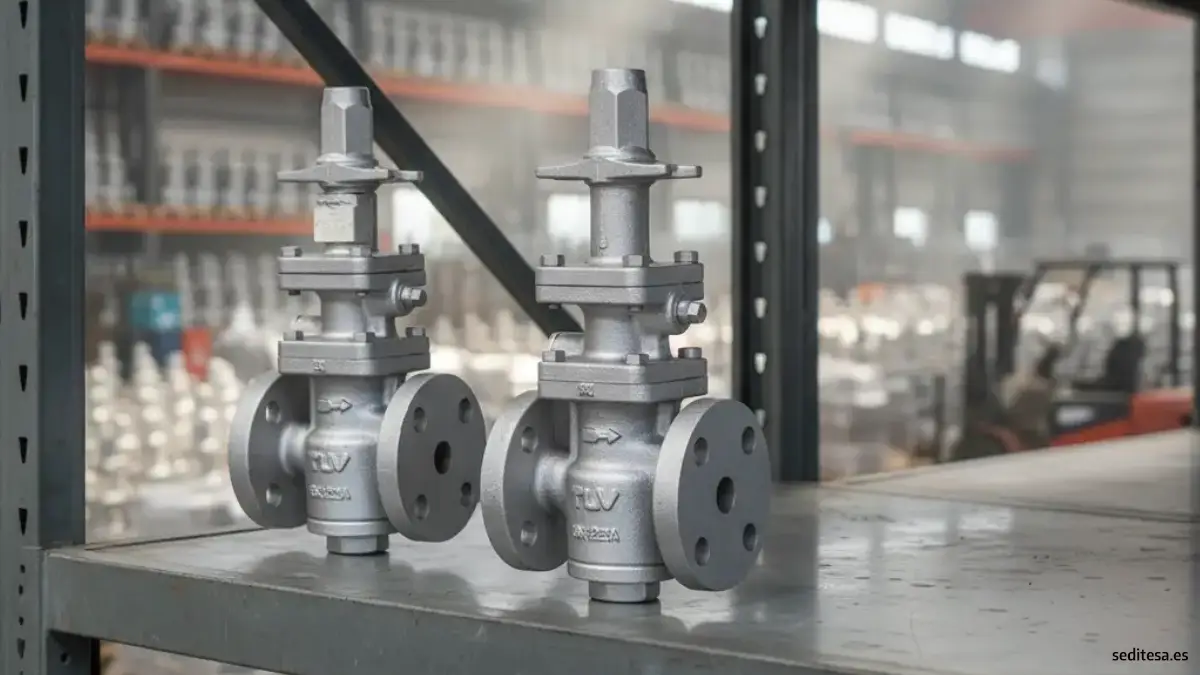

TLV basa su prestigio en la funcionalidad, la precisión y la integración de sus productos. Su catálogo de válvulas se segmenta principalmente en dos tecnologías: de acción directa y pilotadas.
Las válvulas reductoras de presión de acción directa representan la solución más sencilla y compacta, ideales para aplicaciones donde la simplicidad de la instalación, el bajo costo y una respuesta rápida son prioritarios. Aunque su precisión es menor en comparación con las válvulas pilotadas, son excepcionalmente adecuadas para procesos donde las fluctuaciones de presión dentro de un rango más amplio son tolerables.
Por otro lado, las válvulas pilotadas son la elección para aplicaciones que exigen un control de presión superior. Su diseño de dos etapas permite una precisión significativamente mayor y una mayor capacidad de flujo, lo que las hace indispensables para procesos que dependen de un suministro de vapor o aire muy estable.
El punto culminante de la filosofía de diseño de TLV es la serie COSPECT® de la que hemos hablado en otras ocasiones como aquí o aquí, una solución «todo en uno» que integra las funciones de una PRV (Pressure Reducing Valve) pilotada de alta precisión con un filtro, un separador y un purgador. Esta innovación aborda problemas sistémicos inherentes a las estaciones de reducción de presión, como la erosión y la condensación, lo que se traduce en una vida útil excepcionalmente larga y un rendimiento optimizado.
El propósito de las válvulas reductoras de presión
Las válvulas reductoras de presión son componentes cruciales en la ingeniería de sistemas de fluidos, ya que su función principal es reducir una presión de entrada más alta a una presión de salida más baja y estable. En sistemas de vapor, es común generar vapor a una presión elevada en una caldera para un transporte eficiente, pero para su uso final en procesos o equipos, a menudo se requiere una presión mucho más baja para una transferencia de calor segura y efectiva. La capacidad de mantener una presión de salida constante, independientemente de las fluctuaciones en la presión de entrada o en la demanda de flujo, es básica para garantizar la eficiencia del proceso, la calidad del producto y la integridad del equipo aguas abajo.
Válvulas reductoras de presión de acción directa: simplicidad y eficiencia
Las válvulas de acción directa de TLV representan la opción más sencilla y robusta de su cartera, diseñadas para un funcionamiento confiable en diversas aplicaciones. Su mecanismo se basa en un vínculo mecánico directo entre la presión de salida y el obturador de la válvula, lo que permite una respuesta rápida a los cambios en el sistema.
Características generales y aplicaciones de las series DR y A-DR
La serie DR de válvulas de acción directa se distingue por su diseño compacto y ligero, lo que las hace particularmente adecuadas para su instalación en espacios reducidos o estrechos. Estas válvulas cuentan con una alta capacidad de flujo para su clase y una impresionante capacidad de reducción de presión.
Su construcción de acero inoxidable en modelos como el DR20 las hace duraderas y apropiadas para entornos que requieren limpieza. La línea de productos incluye modelos para vapor y aire, con especificaciones adaptadas para cada fluido. Por ejemplo, la A-DR20 está diseñada exclusivamente para aire, con una presión máxima de funcionamiento (PMO) de 10 barg, mientras que la DR20 maneja vapor o aire con una PMO de 16 barg y una temperatura máxima de funcionamiento (TMO) de 220 °C. Las aplicaciones típicas de estas válvulas se encuentran en procesos de vapor compactos e intercambiadores de calor.
La válvula A-COSR-10
Un punto notable en la línea de productos es la válvula A-COSR-10, una válvula reductora de presión para aire.
Su pistón esférico amortiguador (SAS) garantiza una presión de aire estable incluso cuando cambian el flujo o la presión primaria. Este modelo, con cuerpo de hierro fundido, tiene una PMO de 0.9 barg, una TMO de 100 °C y una capacidad de 3000 m³/h, siendo ideal para tuberías de aire comprimido.
La Serie DR8: diseñada para vapor limpio
La serie DR8 representa una oferta especializada de TLV, orientada a aplicaciones de vapor limpio y vapor puro. Su construcción de acero inoxidable es un factor clave, pero el diseño va más allá. Las partes internas de la válvula son de fácil acceso para una limpieza simple y tienen superficies pulidas o electropulidas para prevenir el crecimiento de bacterias. Su construcción evita que el condensado permanezca dentro del cuerpo de la válvula, y las partes húmedas están hechas de materiales duraderos y resistentes a la corrosión que cumplen con los estándares de la USP o la FDA. Este diseño garantiza la integridad del proceso y reduce los costos de mantenimiento. A pesar de su cuerpo compacto, el DR8 ofrece el caudal más alto de su clase, con una estructura de válvula de doble guía que evita la inclinación, asegurando un funcionamiento estable a largo plazo. Sus aplicaciones incluyen industrias farmacéuticas, médicas y alimentarias, en equipos como autoclaves, esterilizadores y humidificadores.
Tabla 1: Especificaciones técnicas de las válvulas de acción directa de TLV
| Modelo | Fluido | PMO (Presión Máx. de Operación) | TMO (Temp. Máx. de Operación) | Rango de Presión Ajustable | Capacidad Máx. de Flujo |
| DR20 | Vapor o Aire | 16 barg | 220 °C | 0.14 – 10 barg | 610 kg/h (vapor) |
| A-DR20 | Aire | 10 barg | 100 °C | 0.14 – 4 barg | 460 m³/h |
| PN-DR | Vapor o Aire | 16 barg | 220 °C | 0.14 – 6 barg | 550 kg/h (vapor), 620 m³/h (aire) |
| A-PN-DR | Aire | 7 barg | 100 °C | 0.14 – 2 barg | 63 m³/h |
| A-COSR-10 | Aire | 0.9 barg | 100 °C | 0.05 – 0.7 barg | 3000 m³/h |
Nota: Los datos de esta tabla se han reunido a partir de varias fuentes.
El principio central del funcionamiento pilotado
Las válvulas reductoras de presión pilotadas de TLV están diseñadas para ofrecer un rendimiento superior en aplicaciones que requieren la máxima precisión. Su diseño de dos etapas, con un obturador principal y un piloto, les permite superar las limitaciones de las válvulas de acción directa en términos de precisión y capacidad de flujo.
A diferencia de las válvulas de acción directa de una sola etapa, las válvulas pilotadas funcionan con un diseño de dos etapas. La presión de salida se utiliza para controlar un pequeño obturador piloto, que a su vez modula una presión de carga que opera el obturador principal. Este diseño indirecto permite un control mucho más preciso de la presión de salida, con un error o «droop» de solo 1-5% del punto de ajuste, en comparación con el 20-40% de las válvulas de acción directa. El uso de un pistón amortiguador esférico (SAS) en la serie COSR ayuda a mantener una presión de vapor constante, incluso con cambios en el caudal o la presión primaria. Este mecanismo mejora la calidad de los materiales calentados al mantener una temperatura de vapor constante.
.
La válvula de vapor compacta pilotada S-COSR-16
La S-COSR-16 es una válvula reductora de presión de vapor compacta y pilotada, optimizada para caudales pequeños y procesos compactos. Su diseño es ligero y fácil de usar, con un tornillo de ajuste manual simple para la configuración de la presión. Al igual que otras válvulas de la serie, cuenta con componentes principales de acero inoxidable para evitar la oxidación y una rejilla integrada para evitar que la incrustación entre en el equipo. Sus aplicaciones ideales incluyen prensas, intercambiadores de calor, tanques con camisa (recipientes presurizados que tienen una doble pared) y calentadores.
Un detalle importante es que no todas las válvulas pilotadas de TLV están diseñadas como una solución «todo en uno». La existencia de la SCOS-16, que se describe como una válvula pilotada «sin separador, filtro ni purgador», demuestra que TLV ofrece tanto soluciones integradas como modulares. Esta elección permite a los ingenieros de sistemas optar por la solución que mejor se adapte a sus requisitos de diseño, ya sea un sistema preempaquetado o un ensamblaje personalizado.
La serie COSR para vapor
La serie COSR de válvulas reductoras de presión de vapor de uso múltiple se distingue por su excepcional precisión, en el ajuste de presión secundaria. Esta alta precisión asegura que la temperatura del vapor utilizado como fuente de calor se mantenga constante, incluso ante cambios en el caudal o la presión de entrada, lo que es fundamental para la calidad del proceso. Estas válvulas se utilizan ampliamente en tuberías de suministro de vapor, equipos calentados por vapor y calentadores.
Tabla 2: características y beneficios de las válvulas pilotadas de TLV
| Serie de Modelo | Fluido | Características clave | Aplicaciones clave | Precisión |
| COSR | Vapor | Pistón SAS, componentes de acero inoxidable. | Tuberías de suministro de vapor, equipos de calefacción. | ±0.01 MPa |
| S-COSR-16 | Vapor | Compacta, ligera, pistón SAS. | Procesos compactos, prensas, calentadores. | Alta precisión |
| A-COSR-10* | Aire | Pistón SAS, ajuste fácil con la tapa. | Tuberías de aire comprimido. | ±0.01 MPa |
La Serie COSPECT®: La Solución Integrada «Todo en Uno»
La serie COSPECT® representa el pináculo de la filosofía de diseño de TLV, ofreciendo una solución «todo en uno» que va más allá de la simple reducción de presión para abordar los desafíos sistémicos de las redes de vapor. Al consolidar las funciones de un filtro, un separador, un purgador y la propia PRV en una única unidad compacta, la COSPECT® reduce la necesidad de fabricación in situ y simplifica drásticamente la instalación.
Filosofía de diseño
La serie COSPECT® está diseñada para sustituir la estación de reducción de presión tradicional, que consta de múltiples componentes separados. Al integrar estos elementos, el diseño reduce el tamaño de la instalación y minimiza la complejidad, lo que simplifica el mantenimiento y reduce los posibles puntos de fallo. Este enfoque de ingeniería estratégica transforma el producto de un simple componente a una solución pre-empaquetada y optimizada, lo que beneficia a los usuarios al garantizar la compatibilidad y el rendimiento del sistema de forma inmediata.
El funcionamiento de los componentes Integrados
Cada componente integrado desempeña su papel en la mejora del rendimiento general y la longevidad del sistema:
- El filtro: Un «colador» integrado de doble capa (malla y metal perforado) en la entrada de la válvula elimina el óxido y las incrustaciones, impidiendo que entren en las partes internas de la válvula.
- El separador: El «Separador de Efectos Súper Ciclónicos» (SCE) está diseñado para eliminar a la fuerza hasta el 98% del condensado del flujo de vapor. Este es un factor crítico, ya que el condensado arrastrado en el flujo de vapor es una causa principal de erosión en el asiento de la válvula.
- El purgador: Un purgador de tipo «Free Float®» se encuentra en la parte inferior de la válvula. Su función es descargar el condensado que se acumula en la tubería de entrada durante el funcionamiento o las paradas del sistema, lo que evita la corrosión por la formación de ácido carbónico y protege el sistema contra el golpe de ariete.
Longevidad y rendimiento
La protección de los componentes internos de la válvula contra la incrustación y el condensado prolonga significativamente su vida útil. Se ha informado que muchos usuarios de la serie COSPECT® las han utilizado durante más de 10 años, una longevidad notable en comparación con la vida útil típica de solo unos pocos años de las PRV estándar para vapor. La precisión de la presión de salida de estas válvulas se atribuye a su diseño pilotado.
Análisis técnico comparativo entre válvulas de reducción de acción directa y pilotadas
La selección entre una válvula de acción directa y una pilotada es una decisión técnica que depende de las prioridades del proceso. El siguiente análisis compara los dos principios operativos en función de métricas clave de rendimiento.
Diferencias operativas más importantes
Las válvulas de acción directa funcionan como dispositivos de una sola etapa. El obturador de la válvula está directamente conectado a un diafragma o pistón que detecta la presión de salida. Un cambio en la presión de salida provoca un movimiento directo del obturador, lo que las hace rápidas y receptivas.
Las válvulas pilotadas son dispositivos de dos etapas. Un obturador principal grande, que controla el flujo principal, está operado por un pequeño obturador piloto. El diafragma principal detecta la presión de salida, pero esta señal solo inicia una reacción en la válvula piloto. La válvula piloto, a su vez, ajusta la presión de carga sobre el obturador principal para reposicionarlo. Aunque este proceso es más lento, como ya dijimos en un inicio, resulta en un control mucho más preciso.
Comparación de métricas de rendimiento entre válvulas de acción directa y pilotadas
Los principios de diseño subyacentes dan lugar a un conjunto claro de ventajas y desventajas para cada tipo de válvula:
- Precisión: Las válvulas pilotadas son significativamente más precisas, requiriendo solo un 1-5% de variación del punto de ajuste para un control óptimo. Las válvulas de acción directa, en general, requieren un error de 20-40% para el control.
- Capacidad de flujo: Las válvulas pilotadas están disponibles en tamaños más grandes y ofrecen una capacidad de flujo superior. Debido a su menor precisión la capacidad de flujo útil de las válvulas de acción directa está limitada.
- Velocidad de respuesta: Las válvulas de acción directa tienen el tiempo de respuesta más rápido porque el diafragma está directamente vinculado al movimiento del obturador. Las válvulas pilotadas tienen un tiempo de respuesta más lento, ya que la presión de carga debe ajustarse antes de reposicionar el obturador principal.
- Costo y complejidad: Las válvulas de acción directa son las menos complejas y las más compactas, lo que las convierte en la opción menos costosa y más fácil de mantener.
- Requisito de presión diferencial mínima: Las válvulas de acción directa no tienen un requisito de presión diferencial mínima y pueden seguir funcionando independientemente de la diferencia de presión entre la entrada y la salida. Las válvulas pilotadas requieren una presión diferencial mínima para abrir el obturador principal.
Estas diferencias demuestran una compensación de ingeniería fundamental: simplicidad, velocidad y bajo costo frente a precisión, capacidad y control. La elección de la válvula adecuada depende de la tolerancia del proceso a las fluctuaciones de presión y de los requisitos de flujo.
Tabla 3: Comparación de válvulas de acción directa vs. pilotadas
| Característica | Válvulas de acción directa | Válvulas pilotadas |
| Principio de operación | Etapa única, con vínculo directo. | Dos etapas, con un obturador piloto. |
| Precisión/Error (Droop) | Mucho menos preciso (20-40% del punto de ajuste). | Muy preciso (1-5% del punto de ajuste). |
| Capacidad/Tamaño | Generalmente disponibles en tamaños más pequeños; capacidad de flujo útil limitada por el droop. | Disponibles en tamaños más grandes; mayor capacidad de flujo útil. |
| Velocidad de respuesta | La más rápida. | Ligeramente más lenta que la de acción directa. |
| Costo/Complejidad | La menos compleja, compacta y costosa. | Más complejas y costosas. |
| Presión diferencial mínima | No se requiere. | Se requiere una presión diferencial para abrir el obturador principal. |
Matriz de aplicaciones de referencia cruzada
La siguiente matriz proporciona una guía consolidada para seleccionar la válvula de TLV más adecuada para una aplicación específica, basándose en las características del proceso.
Tabla 4: Selección de válvulas por aplicación
| Aplicación/Industria | Válvula TLV recomendada | Consideraciones de diseño |
| Procesos compactos | DR Series, S-COSR Series | Diseño ligero y compacto; ideal para espacios reducidos. |
| Intercambiadores de calor | DR Series, S-COSR Series, COSR Series | El modelo pilotado proporciona un control de temperatura más estable; la serie DR es una opción rentable. |
| Autoclaves y esterilizadores | DR8 Series Clean Steam | La construcción sanitaria y los materiales compatibles con la FDA/USP son críticos para estos entornos. |
| Procesos con requisitos de vapor limpio | DR8 Series Clean Steam | El diseño evita la acumulación de bacterias y condensado, garantizando la pureza del vapor. |
| Tuberías de aire comprimido | A-DR20, A-COSR-10 | Soluciones especializadas para aire, con especificaciones adaptadas a la presión y el flujo del aire. |
| Reactores, secadores y prensas | COSPECT® Series | Se benefician de un suministro de vapor seco y a presión constante; el purgador y el separador integrados son cruciales. |
| Sistemas de humidificación | DR8 Series Clean Steam | El vapor debe ser puro y sin condensado para evitar la contaminación y los problemas de salud. |
Los 10 tipos de válvulas reductoras de presión de TLV
1. Serie COSPECT® para vapor de proceso
La Serie COSPECT® reúne lo mejor de las válvulas reductoras de presión para aplicaciones industriales estándar. Disponible en modelos COS-3, COS-16 y COS-21, esta serie combina las tecnologías SAS, SCE y SST en un diseño integrado.
El modelo COS-3, con presión máxima de operación de 3 barg, es ideal para aplicaciones de baja presión donde se requiere una regulación precisa entre 0,1 y 0,5 barg. Su construcción en hierro fundido y conexión roscada lo hacen adecuado para sistemas pequeños pero críticos.
El COS-16, con capacidad para hasta 19.800 kg/h de vapor, es la solución para aplicaciones industriales de mediana escala, manejando presiones primarias de 2 a 16 barg y proporcionando una presión secundaria ajustable entre 0,3 y 13,4 barg. Su construcción robusta en hierro fundido garantiza durabilidad incluso en condiciones exigentes.
El COS-21, fabricado en fundición dúctil, está diseñado para aplicaciones de alta presión con rangos primarios de 13,5 a 21 barg. Es particularmente adecuado para instalaciones donde se requiere una regulación precisa en el extremo superior del espectro de presión.
Todas las variantes de esta serie son especialmente recomendadas para procesos donde el vapor entra en contacto directo con el producto, como en atomizadores, garantizando no solo la presión adecuada sino también la calidad óptima del vapor.
2. Válvulas reductoras de presión pilotadas para vapor
Las válvulas pilotadas de TLV ofrecen una solución para aplicaciones que requieren un control preciso con altos caudales. A diferencia de las válvulas de acción directa, estas utilizan una válvula piloto para controlar el funcionamiento de la válvula principal, permitiendo una regulación más estable y precisa, especialmente en sistemas con variaciones significativas de caudal.
Su diseño especializado minimiza las oscilaciones y vibraciones comunes en válvulas convencionales, lo que permite un ajuste más exacto de la presión deseada. Son particularmente adecuadas para instalaciones industriales de gran escala donde la estabilidad del proceso es crítica para la calidad del producto final.
3. Serie COSPECT® Compacta
La Serie S-COS-16 representa una solución compacta y ligera para aplicaciones de menor capacidad (hasta 500 kg/h). Su diseño integrado combina la válvula reductora, el separador de condensado y el purgador en un único cuerpo, optimizando el espacio en instalaciones donde la disponibilidad de espacio es limitada.
Fabricada en bronce, ofrece una excelente resistencia a la corrosión y una vida útil prolongada. El ajuste de presión se realiza de manera sencilla mediante un tornillo de ajuste manual, lo que facilita su operación incluso para personal no especializado. Es ideal para procesos compactos como los utilizados en atomizadores, donde el vapor entra en contacto directo con el producto.
4. Válvulas reductoras de presión pilotadas compactas
Esta gama combina la tecnología de control pilotado con un diseño compacto, ofreciendo precisión en aplicaciones de tamaño reducido. Son particularmente útiles en sistemas donde se requiere una regulación precisa pero el espacio para la instalación es limitado.
Su mecanismo pilotado permite una respuesta más suave ante las variaciones de caudal, evitando los picos y caídas bruscas de presión que pueden afectar la calidad del proceso. El diseño compacto no compromete la capacidad de flujo, ofreciendo un equilibrio óptimo entre tamaño y rendimiento.
5. Serie COSPECT® para vapor al vacío
Las válvulas de la Serie COS para aplicaciones de vacío están diseñadas específicamente para procesos que operan a presiones por debajo de la atmosférica. Su tecnología SAS permite una regulación precisa incluso en estos rangos de presión extremos, con una precisión de ±0,1 bar en la presión secundaria.
Son esenciales en aplicaciones como calderas de concentración, reactores y secadores que requieren operar con vapor a temperaturas de 100°C o inferiores. La capacidad para mantener una presión de vacío estable es crucial para procesos de evaporación y concentración donde la temperatura de ebullición debe controlarse con precisión.
6. Válvulas reductoras de presión pilotadas para vacío (V-COSR)
El modelo V-COSR representa una solución multiuso para aplicaciones de vacío, combinando la tecnología pilotada con un diseño optimizado para operación bajo presión negativa. Su sistema de ajuste simplificado, que utiliza la tapa de la cubierta como llave, facilita los ajustes operativos sin necesidad de herramientas especiales.
Los componentes principales fabricados en acero inoxidable previenen la formación de óxido, un problema crítico en aplicaciones de vacío donde la humedad residual puede causar daños significativos. Esta serie es especialmente recomendada para procesos farmacéuticos y alimentarios donde la pureza y estabilidad del vacío son esenciales.
7. Válvulas reductoras de presión de acción directa
Las válvulas de acción directa de TLV ofrecen una solución simple y eficaz para aplicaciones básicas de reducción de presión. A diferencia de las válvulas pilotadas, estas operan mediante un mecanismo directo donde la presión de salida actúa directamente sobre el elemento de control.
Su diseño sencillo las hace adecuadas para aplicaciones donde las variaciones de caudal son limitadas y se requiere una solución económica pero confiable. Son particularmente útiles en sistemas auxiliares y aplicaciones de menor escala donde la complejidad de una válvula pilotada no es necesaria.
8. Válvulas reductoras de presión de acción directa para aplicaciones sanitarias
Esta variante especializada de las válvulas de acción directa está optimizada para aplicaciones que requieren altos estándares de higiene, como en la industria farmacéutica y alimentaria. Su diseño minimiza los puntos muertos donde podría acumularse el condensado y facilita la limpieza.
El material del cuerpo y los componentes internos están seleccionados para cumplir con los estándares sanitarios más exigentes, garantizando que no haya contaminación del producto. Son ideales para procesos donde la pureza del vapor es crítica para la calidad del producto final.
9. Serie COSPECT® para aplicaciones de aire
Aunque el enfoque principal de este artículo es el vapor, vale la pena mencionar que la tecnología COSPECT® también se adapta para aplicaciones con aire comprimido. Estas válvulas mantienen los mismos principios de regulación precisa y separación de condensado, esenciales en sistemas neumáticos donde la presencia de humedad puede dañar los equipos.
El modelo S-COS-16 adaptado para aire ofrece un caudal máximo de 500 Nm³/h, con rangos de presión primaria de 2 a 16 barg y presión secundaria ajustable entre 0,3 y 13,4 barg. Su diseño compacto y la tecnología SAS garantizan una regulación estable incluso ante variaciones bruscas de demanda.
10. Válvulas reductoras de presión pilotadas para aire
Esta serie combina la tecnología pilotada con adaptaciones específicas para sistemas de aire comprimido. La regulación precisa de la presión es crítica en aplicaciones neumáticas, donde las variaciones de presión afectan directamente el rendimiento de los actuadores y herramientas.
El sistema SCE adaptado para aire asegura que el aire suministrado esté libre de condensado, protegiendo los equipos neumáticos de la corrosión y el desgaste prematuro. Son especialmente recomendadas para aplicaciones industriales automatizadas donde la estabilidad del sistema neumático es esencial para la calidad del proceso.
