Compresor de vapor TLV

Tipos de compresor de vapor TLV. La serie SC

Es bastante común que el vapor residual de baja presión se desperdicie sin ser adecuadamente reutilizado. Esta práctica, aunque puede parecer insignificante, tiene importantes implicaciones en términos de pérdida de energía, y por tanto, de costos operativos, por no hablar de cuestiones ambientales. Sin embargo, hay una solución eficaz para recuperar este excedente de vapor, que es utilizar un compresor de vapor de TLV. Hoy te contaremos los diferentes tipos que existen y que comercializa TLV.

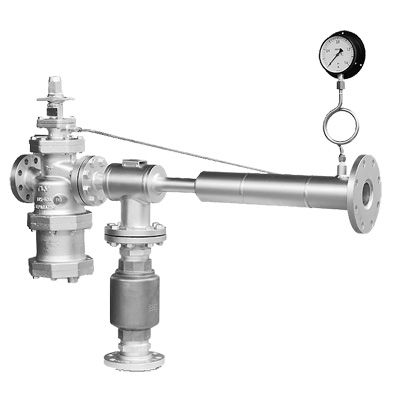

Compresor de vapor de TLV
Compresor de vapor de TLV

Hablaremos principalmente de los tipos de compresor de vapor de la Serie SC, pues esta tecnología se caracteriza por utilizar eyectores de alta eficiencia para aumentar la presión del vapor residual y el vapor flash. Esto permite que puedan ser reutilizados en otros procesos, reduciendo así la necesidad de liberar vapor al aire.


¿Cómo funciona un compresor de vapor?

El compresor de vapor funciona mediante la utilización de la energía de alta presión para succionar y comprimir el vapor residual de baja presión y también el vapor flash. Más tarde, el vapor comprimido se mezcla con el vapor de alta presión para aumentar su temperatura, lo que lo hace apto para ser utilizado en nuevos procesos.

La ventaja de utilizar un compresor de vapor es que se puede recuperar gran parte que de otro modo se perdería. Además, la reutilización del vapor excedente puede mejorar la eficiencia y reducir los tiempos de producción.

Lo que hace tan popular a este compresor de vapor es que puede ser instalado en cualquier lugar donde haya vapor de baja presión, y su mantenimiento es sencillo y económico. Son todo ventajas.

Principales beneficios de un compresor de vapor de TLV

Las ventajas y propiedades del compresor TLV son diversas. Este dispositivo es capaz de capturar la energía excedente del vapor y elevarla a una presión que puede ser aprovechada. Esta tecnología de compresión de vapor altamente efectiva no la tiene ninguna marca de la competencia pues ha sido convenientemente patentada.

El compresor TLV puede ser adquirido junto con un paquete para la recuperación del condensado, el cual primero es reducido a la presión atmosférica para convertirse en vapor y, posteriormente, es comprimido para ser reutilizado. Para mantener una alta eficiencia a largo plazo, este compresor incluye una válvula reductora de presión que viene equipada con un separador lo que garantiza que el vapor motriz permanezca seco.

Otro beneficio destacado del compresor TLV es que no requiere de electricidad, por lo que es apto para su uso en áreas peligrosas y está diseñado a prueba de explosiones.

Recupera el vapor aunque esté a presión atmosférica

Se trata de un sistema altamente eficiente de compresión de vapor que utiliza un eyector de vapor, una válvula reductora de presión y un separador ciclónico incorporado para recuperar vapor incluso cuando la presión es atmosférica. Es importante tener en cuenta que el sistema requiere el uso de una válvula de control COS o CV-COS.

¿El compresor de vapor de la serie SC se puede utilizar en áreas a prueba de explosiones?

Este compresor de vapor es ideal para áreas que necesitan estar a prueba de explosiones, ya que no requiere electricidad y es seguro de usar en condiciones complicadas. Eso sí, tal y como hemos comentado, requiere el uso de una válvula de control COS para su funcionamiento.

¿Dónde se puede utilizar este compresor de vapor?

Algunas ocasiones en las que se puede requerir la reutilización del vapor es en procesos como:

  • Eliminación de nubes de vapor sobre tanques de agua hirviendo.
  • Presurización y reutilización del vapor flash de tanques.
  • Presurización y reutilización del exceso de vapor generado en la generación de energía.
  • Presurización y reutilización del vapor de baja presión generado después de su uso en procesos.

+++++++

Combinaciones de productos y características.

Si combinamos un eyector de alta eficiencia con una válvula de control que tenga un separador ciclónico incorporado, una bomba de recuperación de condensado, o un tanque de lavado, entre otros componentes, podemos crear un sistema capaz de cumplir con diversos requisitos. un ejemplo sería la instalación en áreas a prueba de explosiones, o el control preciso. En este sentido, en Seditesa ofrecemos asistencia en la selección, diseño y puesta en marcha de los sistemas de compresión de vapor de TLV.

En función de una inspección en el sitio, Seditesa puede proporcionar un sistema que se adapte a las necesidades del cliente y ajustarlo durante la puesta en servicio para garantizar que funcione de acuerdo a sus necesidades.

Sistema de recuperación de vapor a presión atmosférica

Hay dos variantes principales en los sistemas de recuperación de vapor. El primero sería la válvula de control autoaccionada COS, que tiene como características el control mecánico de la presión con una muy alta precisión y un separador incorporado. su aspecto sería el siguiente:

Válvula de control mecánica autoaccionada
Válvula de control mecánica autoaccionada

el segundo se trataría de un equipo de sistemas compuesto por una bomba de recuperación de condensado que funcione sin energía eléctrica. Un ejemplo sería el que mostramos aquí:

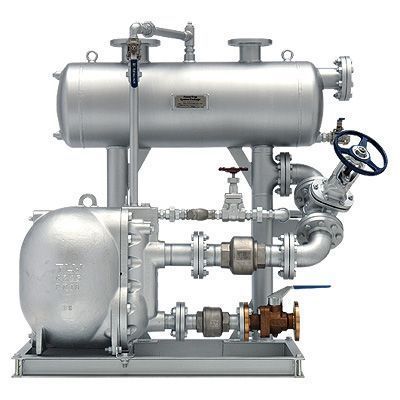

Sistema de bomba de recuperación de condensado no eléctrico
Sistema de bomba de recuperación de condensado no eléctrico

Sistema de recuperación de condensado presurizado

en el caso de ser un compresor presurizado también hay dos variantes principales: La primera sería un sistema con una válvula de control neumático tipo CV-COS. Que tiene como características principales un control fiable tipo PID y un separador incorporado.

Válvula de control neumático CV-COS
Válvula de control neumático CV-COS

Y el segundo sistema sería un Tanque flash FV:

Tanque flash FV
Tanque flash FV

Por último, TLV tiene disponibles los sistemas de recuperación de condensados ​​para rangos de alta presión.

Sistema de recuperación de condensados ​​para rangos de alta presión

De nuevo hay dos variantes principales: La válvula de control neumático modelo CV10, que tiene como características principales la alta presión, el control preciso (como los modelos anteriores), el control PID, y un control programable (que no tienen los modelos anteriores)

Válvula de control neumático CV10
Válvula de control neumático CV10

La última de los equipo de TLV es la denominada Bomba de Recuperación de Condensados ​​CP-N.

Bomba de Recuperación de Condensados ​​CP-N
Bomba de Recuperación de Condensados ​​CP-N

¿Qué tipo de ahorro generan estos equipos?

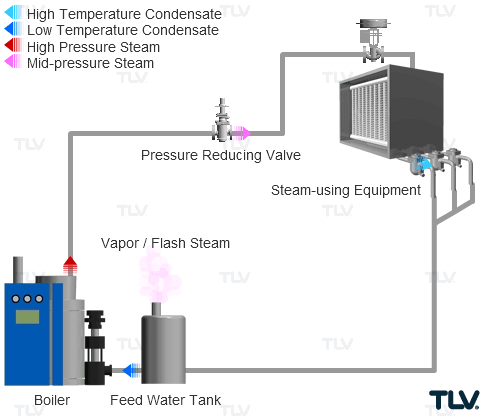

Un ejemplo de aplicaciones en la reutilización de vapor es el que se produce cuando el condensado de alta presión se recolecta en un tanque de alimentación de caldera que está abierto a la atmósfera. En este caso, la caída abrupta de la presión hace que parte del condensado se evapore y se pierda energía en el sistema.

Reutilización del vapor flash
Reutilización del vapor flash

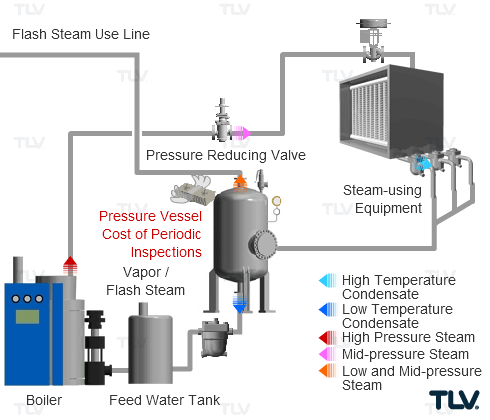

Otro ejemplo de cómo se pueden ahorrar costos en mantenimiento es mediante el uso del compresor de vapor, ya que no es necesario realizar las inspecciones periódicas obligatorias en los recipientes a presión. El costo de estas inspecciones puede ser muy alto y, al no tener recipientes a presión, se evita esta obligación de mantenimiento.

Evite las costosas inspecciones periódicas

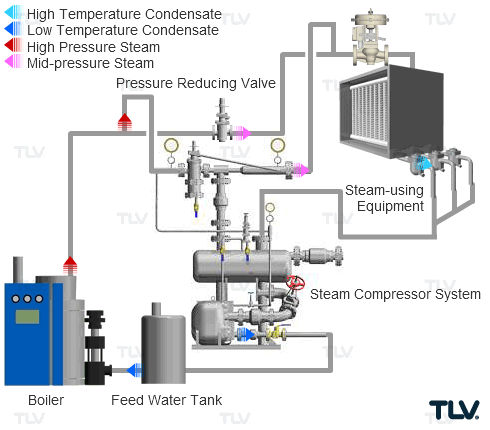

La incorporación de un sistema de compresor de vapor puede proporcionar múltiples beneficios y puede ser utilizado de diversas maneras. En la siguiente animación se muestra un ejemplo de cómo un compresor de vapor se puede integrar a un sistema de vapor.

Incorporación de un sistema de compresor de vapor

¿Qué uso se le da a un caudalímetro?

El uso que se le da a un caudalímetro es comprobar, monitorear, el estado del compresor de vapor y saber exactamente su impacto en el ahorro de energía.

Caudalímetros

La instalación de un caudalímetro en un sistema de compresor de vapor puede proporcionar numerosas ventajas. En primer lugar, permite medir el vapor motriz, de succión y de descarga, lo que proporciona una imagen completa del flujo de vapor dentro del sistema. Además, es importante realizar una corrección del caudal másico en tiempo real debido a las fluctuaciones en la presión del vapor en cada sistema.

En particular, si se utiliza vapor sobrecalentado en el sistema, se requiere una corrección de flujo másico en tiempo real utilizando la temperatura y la presión para asegurarse de que la medición sea precisa y confiable. Al tener un caudalímetro instalado, se pueden detectar con precisión las fluctuaciones en el flujo de vapor y las variaciones en la presión, lo que permite al operador ajustar el sistema para maximizar la eficiencia energética.

¿Cómo se calcula la tasa de flujo de vapor?

Para calcular la tasa de flujo de vapor de entrada en un compresor de vapor, es importante considerar las fluctuaciones en el flujo y la presión. Una forma de abordar esto es medir cada uno de los tres sistemas (vapor de entrada, vapor de succión y vapor de descarga), lo que permite identificar y analizar los factores que pueden estar causando fluctuaciones. Esto es especialmente útil para desarrollar contramedidas para mejorar la eficiencia del sistema y ahorrar energía.

Por ejemplo, si se encuentra que la tasa de flujo de vapor de entrada es demasiado baja en relación con la tasa de flujo de vapor de descarga, se pueden considerar ajustes en la presión del vapor de entrada para mejorar el rendimiento del compresor de vapor. Además, la medición precisa del flujo de vapor en tiempo real también puede ayudar a detectar cualquier anomalía o problema en el sistema y tomar medidas preventivas antes de que se produzcan fallos importantes.

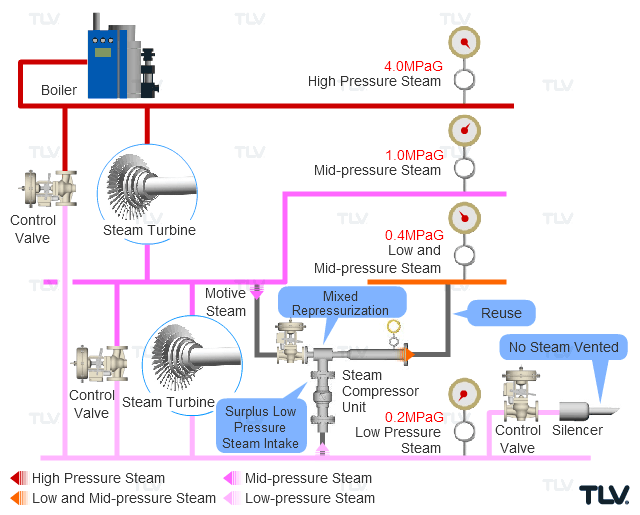

Recuperación y reutilización del exceso de vapor a baja presión

El vapor a baja presión que se genera en diversos procesos, como la generación de energía, tiene un alto potencial de recuperación y reutilización. Esta práctica no solo ayuda a reducir el consumo de energía, sino que también disminuye las emisiones de gases de efecto invernadero y contribuye a la sostenibilidad ambiental. Además, el vapor recuperado puede utilizarse en otras aplicaciones, como la calefacción, la producción de vapor de proceso y la alimentación de turbinas, entre otras.

Vapor a baja presión

Si estás pensando en instalar un compresor de vapor contacta aquícon Seditesa. Te asesoraremos sin compromiso.
