Los intercambiadores de calor son dispositivos que se utilizan para transferir calor de un medio a otro. El proceso de transferencia de calor puede ser esencial en diversas industrias, incluyendo la química, petroquímica, alimentaria, farmacéutica y energética, entre otras. Existen diferentes tipos de intercambiadores de calor, cada uno de ellos diseñado para satisfacer necesidades específicas. En este artículo te explicaremos qué es un tubo corrugado, para qué sirve la corrugación, y sabiendo esto explicaremos qué es un intercambiador de calor de tubo corrugado, qué es un intercambiador de calor de tubo liso, qué ventajas hay entre uno y otro. Posteriormente hablaremos de qué tipos de intercambiadores de calor de tubo corrugado existen, qué medidas tienen los intercambiadores de calor de tubo corrugado y para qué se usan.
- ¿Qué es un tubo corrugado?
- ¿Para qué sirve la corrugación?
- ¿Qué son los intercambiadores de calor de tubo corrugado?
- ¿Qué es un intercambiador de calor de tubo liso?
- ¿Entonces qué ventajas tiene un intercambiador de calor de tubo corrugado frente a un intercambiador de calor de tubo liso?
- ¿Qué tipos de intercambiadores de calor de tubo corrugado existen?
- ¿Qué medidas tienen los intercambiadores de calor de tubo corrugado?
- ¿Para qué se usan los intercambiadores de calor de tubo corrugado?
- ¿Por qué confiar en Seditesa?
- ¿Cómo contactar con Seditesa?
¿Qué es un tubo corrugado?
Un tubo corrugado es un tubo de metal que ha sido fabricado con una superficie exterior ondulada o corrugada. La corrugación puede ser de diferentes formas, incluyendo espiral, helicoidal o en forma de U. Los tubos corrugados se utilizan en la fabricación de intercambiadores de calor y tienen varias ventajas sobre los tubos lisos, que son tubos de metal sin corrugaciones. En realidad, un tubo corrugado es un tubo ordinario que ha sido deformado mecánicamente para obtener una apariencia de espiral con el objetivo de generar turbulencia en el líquido que fluye por su interior o exterior.
¿Para qué sirve la corrugación?
La corrugación aumenta la superficie del tubo, lo que aumenta la eficiencia del intercambio de calor. La superficie corrugada también aumenta la turbulencia del fluido, lo que ayuda a romper la capa límite adyacente al tubo. La capa límite es la capa de fluido que se adhiere al tubo y se mueve con él. Al romper la capa límite, se reduce la resistencia al flujo y se mejora la transferencia de calor.
Además, la corrugación también mejora la resistencia mecánica del tubo. La superficie corrugada proporciona una mayor resistencia a la flexión, lo que significa que el tubo puede soportar mejor las cargas mecánicas sin sufrir deformaciones permanentes.
¿Qué son los intercambiadores de calor de tubo corrugado?
Un intercambiador de calor de tubo corrugado es un dispositivo que utiliza tubos corrugados para transferir calor entre dos fluidos. Estos intercambiadores de calor constan de un conjunto de tubos corrugados, que se colocan dentro de una carcasa. Los fluidos circulan por los tubos y la carcasa, y el calor se transfiere a través de la superficie de los tubos corrugados.
¿Qué es un intercambiador de calor de tubo liso?
Un intercambiador de calor de tubo liso es un dispositivo que utiliza tubos sin corrugaciones para transferir calor entre dos fluidos. Estos intercambiadores de calor constan de un conjunto de tubos lisos, que se colocan dentro de una carcasa. Los fluidos circulan por los tubos y la carcasa, y el calor se transfiere a través de la superficie de los tubos lisos.
Te recomendamos leer este artículo sobre el intercambio de vapor sobrecalentado en intercambiadores de calor.
¿Cuándo se utilizan?
Los intercambiadores de calor de tubo liso se utilizan en una amplia variedad de aplicaciones industriales y comerciales para transferir calor de un fluido a otro. Algunos de los usos más comunes incluyen:
- Refrigeración y climatización: Los intercambiadores de calor de tubo liso se utilizan en sistemas de aire acondicionado y refrigeración para enfriar el aire o el refrigerante mediante la transferencia de calor de un líquido refrigerante a otro fluido, como agua o aire.
- Procesamiento químico: Los intercambiadores de calor de tubo liso se utilizan en la industria química para calentar o enfriar líquidos y gases en procesos de producción, como la destilación, la evaporación y la síntesis de compuestos químicos.
- Generación de energía: Los intercambiadores de calor de tubo liso se utilizan en plantas de energía para transferir calor de los gases de escape a otros fluidos, como el agua, para producir vapor y generar electricidad.
- Procesamiento de alimentos y bebidas: Los intercambiadores de calor de tubo liso se utilizan en la industria alimentaria para calentar o enfriar líquidos y pastas en procesos de producción, como la pasteurización y la esterilización.
- Automotriz: Los intercambiadores de calor de tubo liso se utilizan en los sistemas de enfriamiento de los motores de combustión interna para disipar el calor generado durante la combustión del combustible.
¿Entonces qué ventajas tiene un intercambiador de calor de tubo corrugado frente a un intercambiador de calor de tubo liso?
La principal ventaja de un intercambiador de calor de tubo corrugado frente a uno de tubo liso es su mayor eficiencia en la transferencia de calor. La superficie corrugada de los tubos aumenta la turbulencia del fluido y, por lo tanto, mejora la transferencia de calor. Además, la superficie corrugada aumenta la superficie de transferencia de calor, lo que también mejora la eficiencia del intercambio de calor. El tubo corrugado presenta coeficientes de transferencia de calor que pueden llegar a ser cuatro veces superiores a los de un tubo liso trabajando en idénticas condiciones, como muestra la siguiente imagen:
Otra ventaja de los intercambiadores de calor de tubo corrugado es su mayor resistencia mecánica. La superficie corrugada proporciona una mayor resistencia a la flexión, lo que significa que los tubos pueden soportar mejor las cargas mecánicas sin sufrir deformaciones permanentes. Esto puede ser especialmente importante en aplicaciones donde los intercambiadores de calor están expuestos a vibraciones o cargas mecánicas elevadas.
Por último, los intercambiadores de calor de tubo corrugado son menos susceptibles al ensuciamiento que los de tubo liso. La superficie corrugada de los tubos ayuda a romper la capa límite adyacente al tubo, lo que reduce la acumulación de suciedad y sedimentos en la superficie de los tubos. Esto significa que los intercambiadores de calor de tubo corrugado pueden funcionar durante períodos de tiempo más largos sin necesidad de limpieza. Debido a que la corrugación induce niveles de turbulencia más altos, la tendencia a ensuciarse es menor, lo que resulta en una pérdida de rendimiento a lo largo del tiempo también menor.
¿Cómo son los coeficientes de transferencia de calor?
Los coeficientes de transferencia de calor del tubo corrugado pueden ser hasta cuatro veces mayores que los del tubo liso, lo que significa que se necesita una superficie de intercambio mucho menor para realizar una determinada operación. En la práctica, esto se traduce en una reducción del 30% al 50% en la superficie de intercambio necesaria para un intercambiador de tubo corrugado en comparación con uno de tubo liso, lo que resulta en un intercambiador más económico, liviano y compacto.
¿Qué tipos de intercambiadores de calor de tubo corrugado existen?
Existen varios tipos de intercambiadores de calor de tubo corrugado, cada uno de ellos diseñado para satisfacer necesidades específicas. Algunos de los tipos más comunes son:
- Intercambiador de calor de tubo corrugado de una pasada: este tipo de intercambiador de calor consta de un solo tubo corrugado que se utiliza para transferir calor entre dos fluidos. El fluido caliente circula por el interior del tubo y el fluido frío circula por el exterior del tubo.
- Intercambiador de calor de tubo corrugado de múltiples pasadas: este tipo de intercambiador de calor consta de varios tubos corrugados que se utilizan para transferir calor entre dos fluidos. El fluido caliente circula por el interior de los tubos y el fluido frío circula por el espacio entre los tubos.
- Intercambiador de calor de tubo corrugado de flujo cruzado: este tipo de intercambiador de calor consta de varios tubos corrugados que se utilizan para transferir calor entre dos fluidos que fluyen en direcciones perpendiculares. El fluido caliente circula por el interior de los tubos y el fluido frío circula por el espacio entre los tubos.
¿Qué medidas tienen los intercambiadores de calor de tubo corrugado?
Los intercambiadores de calor de tubo corrugado están disponibles en una amplia variedad de medidas. La medida más común es el diámetro del tubo corrugado, que puede variar desde unos pocos milímetros hasta varios centímetros. La longitud del tubo corrugado también puede variar significativamente, dependiendo de la aplicación.
Además, los intercambiadores de calor de tubo corrugado también pueden tener diferentes tamaños de carc
asa, que varían en función del tamaño de los tubos. La altura y el ancho de la carcasa pueden ser importantes para determinar la cantidad de fluido que puede circular a través del intercambiador de calor.
Otro factor importante en la medida de los intercambiadores de calor de tubo corrugado es la densidad de tubos. La densidad de tubos se refiere a la cantidad de tubos corrugados que se encuentran en la carcasa del intercambiador de calor. Una mayor densidad de tubos puede aumentar la superficie de transferencia de calor y, por lo tanto, mejorar la eficiencia del intercambio de calor.
¿Para qué se usan los intercambiadores de calor de tubo corrugado?
Los intercambiadores de calor de tubo corrugado se utilizan en una amplia variedad de aplicaciones, en las que se requiere transferencia de calor entre dos fluidos. Algunas de las aplicaciones más comunes son:
- En la industria química, los intercambiadores de calor de tubo corrugado se utilizan para transferir calor entre dos líquidos o entre un líquido y un gas. Estos intercambiadores de calor son adecuados para fluidos corrosivos o viscosos, ya que la superficie corrugada de los tubos puede ayudar a prevenir la acumulación de sedimentos y otros contaminantes.
- En la industria alimentaria, los intercambiadores de calor de tubo corrugado se utilizan para pasteurizar y esterilizar líquidos. Estos intercambiadores de calor son adecuados para líquidos viscosos o con partículas sólidas, ya que la superficie corrugada de los tubos puede ayudar a prevenir la obstrucción de los tubos.
- En la industria petroquímica, los intercambiadores de calor de tubo corrugado se utilizan para transferir calor entre fluidos que contienen hidrocarburos. Estos intercambiadores de calor son adecuados para fluidos viscosos o con alta carga de sólidos, ya que la superficie corrugada de los tubos puede ayudar a prevenir la acumulación de sedimentos y otros contaminantes.
- En la industria farmacéutica, los intercambiadores de calor de tubo corrugado se utilizan para la producción de medicamentos y otros productos farmacéuticos. Estos intercambiadores de calor son adecuados para líquidos viscosos o con partículas sólidas, ya que la superficie corrugada de los tubos puede ayudar a prevenir la obstrucción de los tubos y a garantizar la calidad del producto final.
Cada vez su uso aumenta por sus evidentes ventajas
Los intercambiadores de calor de tubo corrugado son una tecnología de transferencia de calor cada vez más utilizada en una amplia variedad de aplicaciones industriales, por eso en Seditesa nos hemos especializado desde hace décadas en sus diferentes aplicaciones.
La superficie corrugada de los tubos aumenta la eficiencia del intercambio de calor, mientras que su mayor resistencia mecánica y facilidad de limpieza los convierten en una opción atractiva para muchas aplicaciones. Con una amplia variedad de tamaños y diseños disponibles, los intercambiadores de calor de tubo corrugado son una herramienta versátil para la transferencia de calor en la industria.
Acero inoxidable AISI 316: El mejor material del mercado

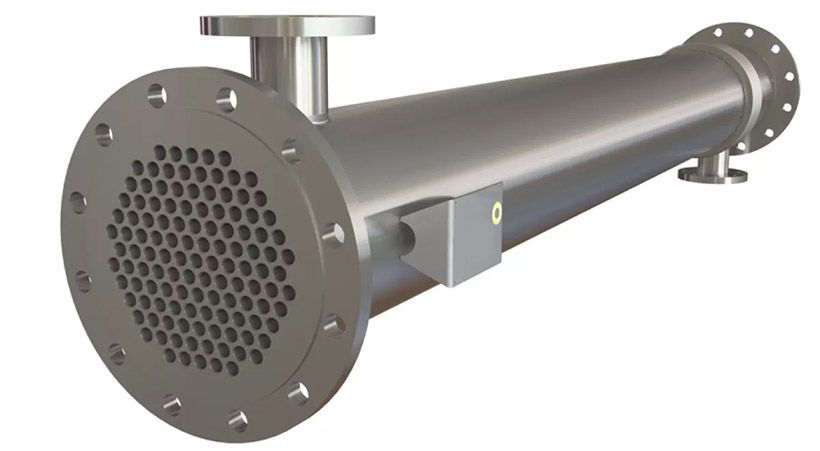

Los intercambiadores de calor de tubo corrugado que vende Seditesa están construidos en acero inoxidable AISI 316 y cuentan con una junta de expansión incorporada.
¿Por qué confiar en Seditesa?
Durante más de 30 años, Seditesa ha vendido intercambiadores de calor de tubo corrugado debido a sus ventajas en comparación con los intercambiadores tradicionales de tubo liso. Ya os hemos explicado algunas de ellas, pero hay muchas más.
Los intercambiadores de calor de tubo corrugado están disponibles modalidades en función de la aplicación que se le quiera dar, puede ser, por ejemplo, para la industria farmacéutica o alimentaria. Lo mejor es que contacte con nosotros y se lo expliquemos personalizadamente dependiendo de cuál sea su caso.
Somos una empresa especializada en componentes para la industria del vapor. Algunas de las ventajas de trabajar con Seditesa son:
- Experiencia y conocimiento: Seditesa cuenta con más de 35 años de experiencia en la industria del vapor. Esto significa que tenemos un amplio conocimiento de equipos de alta calidad y confiabilidad. Estamos en permanente contacto con fabricantes como TLV.
- Calidad y fiabilidad: Seditesa comercializa componentes con los más altos estándares de calidad y fiabilidad. Seditesa se asegura que todos los clientes queden satisfechos, tenemos experiencia y sabemos de lo que hablamos, por eso podemos hablar con tanta confianza.
- Personalización y adaptabilidad: Seditesa ofrece soluciones personalizadas y adaptadas a las necesidades específicas de cada cliente. Trabajamos en estrecha colaboración con nuestros clientes para entender sus requerimientos y ofrecer soluciones que se ajusten a sus necesidades.
- Servicio postventa: Seditesa cuenta con un equipo de profesionales altamente capacitados que brindan servicio postventa de alta calidad. La empresa ofrece asistencia técnica, reparaciones y mantenimiento preventivo para garantizar el buen funcionamiento de sus equipos a lo largo del tiempo.
- Compromiso con el medio ambiente: Seditesa tiene un fuerte compromiso con el medio ambiente y comercializa productos siguiendo prácticas sostenibles. La empresa utiliza materiales reciclables y tecnologías de fabricación respetuosas con el medio ambiente para minimizar su impacto ambiental.
Stock permanente y entrega inmediata
Seditesa tiene un stock permanente de intercambiadores de carcasa y tubos de un solo paso con potencias unitarias de hasta 1.500.000 kcal/h. Contamos con la experiencia y los medios de cálculo necesarios para seleccionar el modelo adecuado para cualquier aplicación.
La entrega inmediata es posible ya que el intercambiador seleccionado está siempre disponible en los almacenes de Seditesa. Nos comprometemos a responder rápidamente y de manera efectiva a las necesidades de todos nuestros clientes que requieran intercambiadores de calor.
¿Cómo contactar con Seditesa?
Si tiene cualquier duda sobre intercambiadores de calor de tubo corrugado y/o desea que se los proporcionemos con entrega inmediata no tiene más que contactar con Seditesa. Puede localizarnos llamando al teléfono 93.422.70.22, o bien enviándonos un email a la dirección seditesa@seditesa.es.
Nos comprometemos a que quede satisfecho. Tenemos más de 30 años de experiencia en esta tecnología.
Opcionalmente puedes contactar con Seditesa aquí.
