Durante las últimas semanas hemos venido explicando las ventajas y el funcionamiento de los purgadores de vapor de boya cerrada libre. Hemos hablado de por qué los purgadores Free Float ® de TLV, gracias a su sencillez y alta precisión, están teniendo tan buena acogida en el mercado. En este artículo abordamos la serie Series SJX/FS, y continuamos en este otro hablando de la series SS3/SS5 y SS1, que son ligeramente diferentes. Hoy cerramos el último tramo con las series de purgadores JX/JH-X/JH-B y SJHX/SH.
Series JX/JH-X/JH-B
Hemos tratado de condensar la información para que sea fácil de comprender, no obstante si tienes cualquier duda por favor no dudes en ponerte en contacto con Seditesa pulsando en este enlace.
Serie JX
Las características principales de esta serie son:
- Purgadores PN 16 de fundición de hierro para presiones hasta 13 barg.
- J3S-X, J5S-X y J6S-X tienen cuerpo de acero inoxidable y asiento con tres puntos de apoyo para garantizar un cierre totalmente estanco.
- Elemento X que ventea automáticamente el aire y el condensado frío facilitando un arranque rápido.
- Orificio extraíble sin desmontar el purgador de la línea, para un mantenimiento más fácil.
- Junta de la tapa reutilizable (J3X, J5X, J3S-X, J5S-X, J6S-X y J7X).

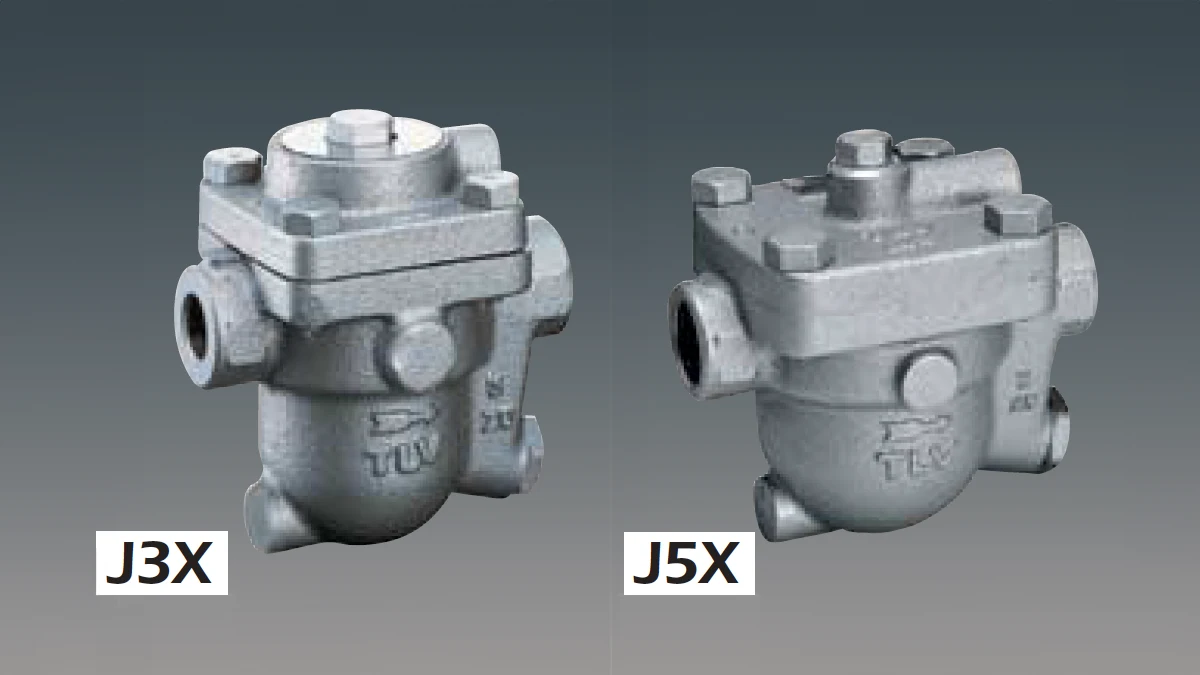

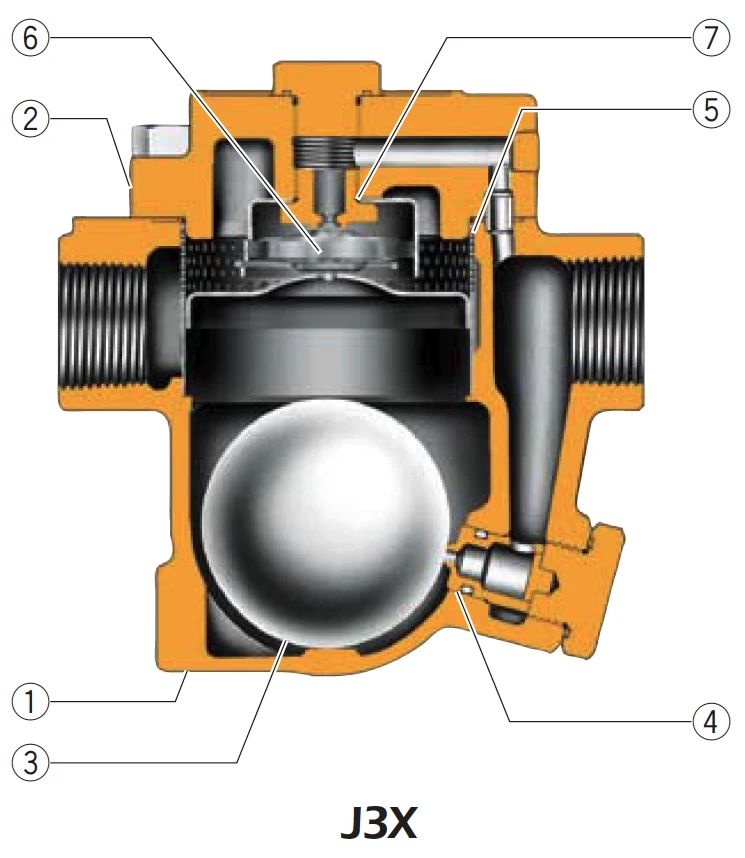

Un ejemplo fotográfico de los purgadores Series JX/JH-X/JH-B podéis verlo en la foto de portada de este artículo (en la parte superior), como ejemplo el modelo J3X y el modelo J5X. A continuación os mostramos una representación de sus partes:

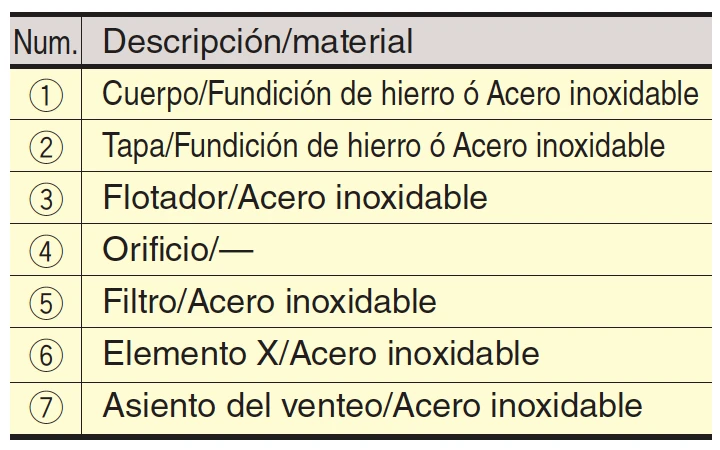

La leyenda de los números es la siguiente:

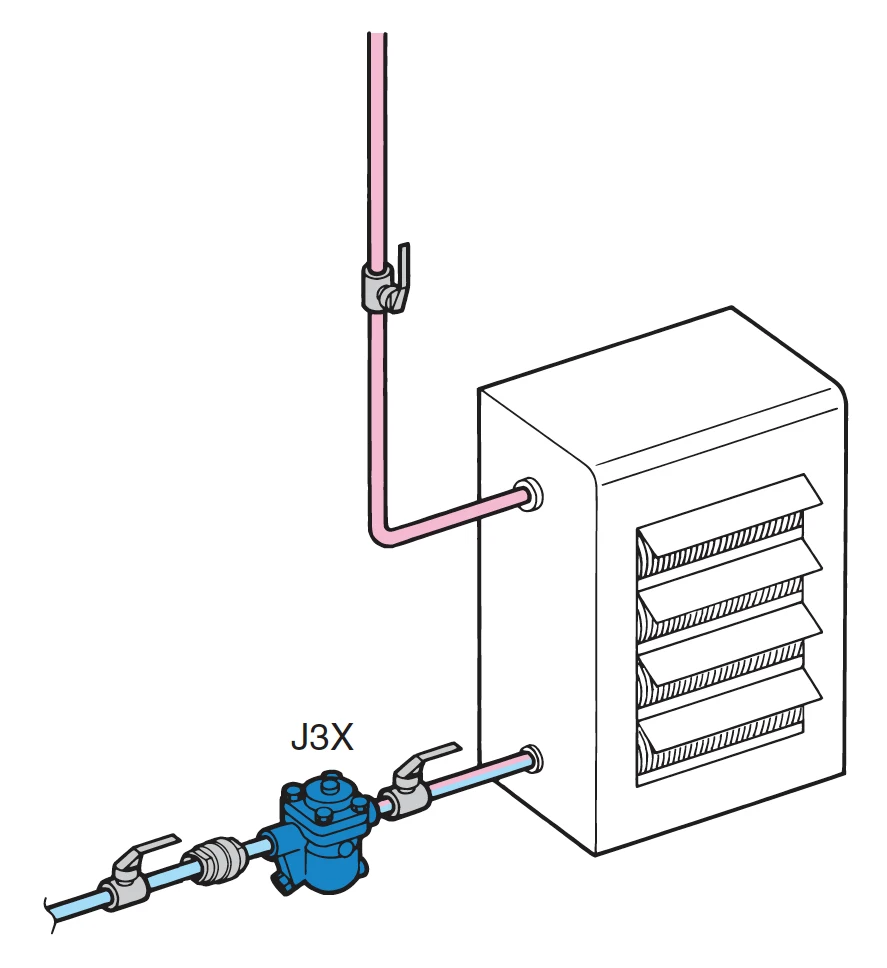

Por último os mostramos un ejemplo de cómo quedaría un purgador J3X de TLV instalado en un aerotermo:
Series JH-X/JH-B
La penúltima de las series es la de los modelos de purgadores JH-X/JH-B. sus características son:
- Purgador de acero fundido PN 40 para presiones hasta 32 barg (JH-X). Purgador de acero fundido hasta PN 160 para presiones hasta 100 barg (JH-B).
- Elemento X de venteo automático (JH-X) o venteo automático por bimetal (JH-B).
- En la mayoría de los modelos, los tres puntos de apoyo del flotador aseguran una estanqueidad total a la fuga de vapor.
- Orificio extraíble sin desmontar el purgador de la línea, para un mantenimiento más fácil (excepto en el JH7RH-B/P).
Las partes de un JH3-X son:
Y los números corresponden a:

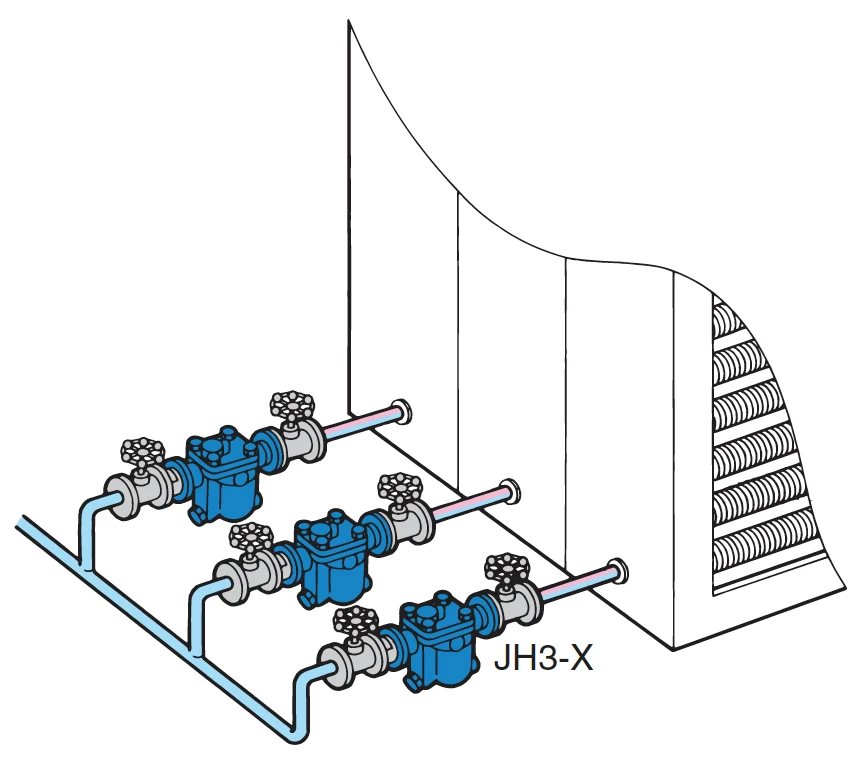

Este sería un ejemplo del purgador que acabamos de comentar (un modelo JH3-X instalado con baterías calefactoras.
Series SJHX/SH
Y estas son las dos últimas series de purgadores SJHX y su variante la SH.
Series SJHX/SJH
Las características de la serie SJHX/SJH son:
- Purgadores PN 40 de acero fundido para presiones hasta 32 barg.
- Elemento X que ventea automáticamente el aire y el condensado frío facilitando un arranque rápido.
- Los modelos SJHNX deben instalarse horizontalmente, los modelos SJHVX verticalmente.
Su representación esquemática sería como sigue:

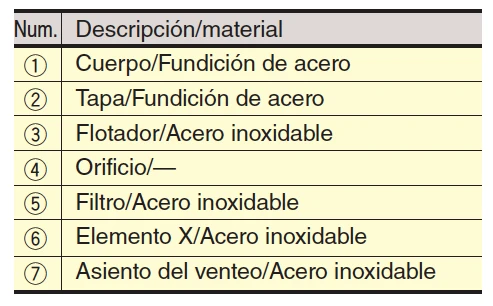

La leyenda es la siguiente:

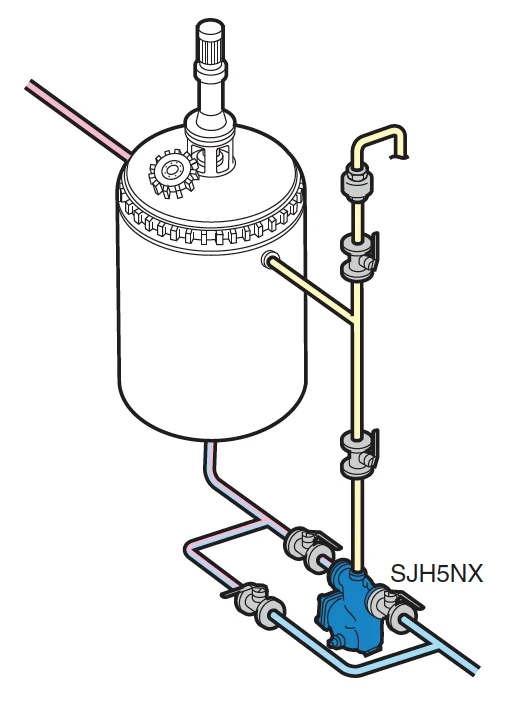

Y un ejemplo de su instalación de un SJH5NX en un reactor podría ser como muestra este dibujo esquemático:
Serie SH
Ahora sí, llega la última de las series de purgadores de vapor de boya cerrada libre: la serie SH. Sus características son:
- Purgadores PN 80, PN 100 en acero fundido para presiones altas e instalación horizontal.
- Venteo bimetálico automático para un arranque rápido.
- Se puede utilizar con vapor sobrecalentado.

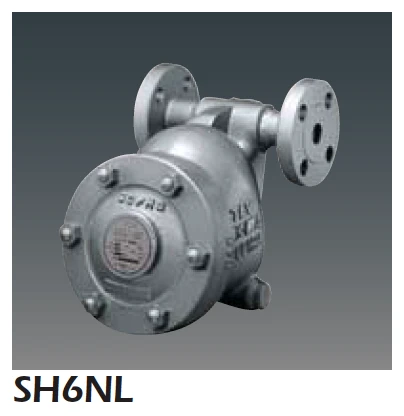

Las partes del modelo SH6NL son:

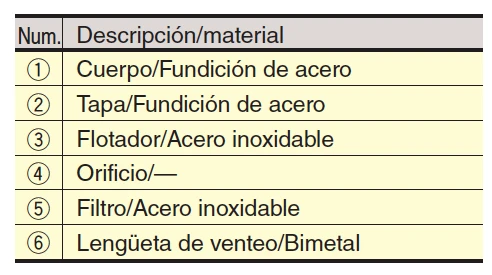

Los números corresponden a como se indica en la siguiente tabla:
Dibujo de un colector de vapor con el purgador instalado SH6NL:

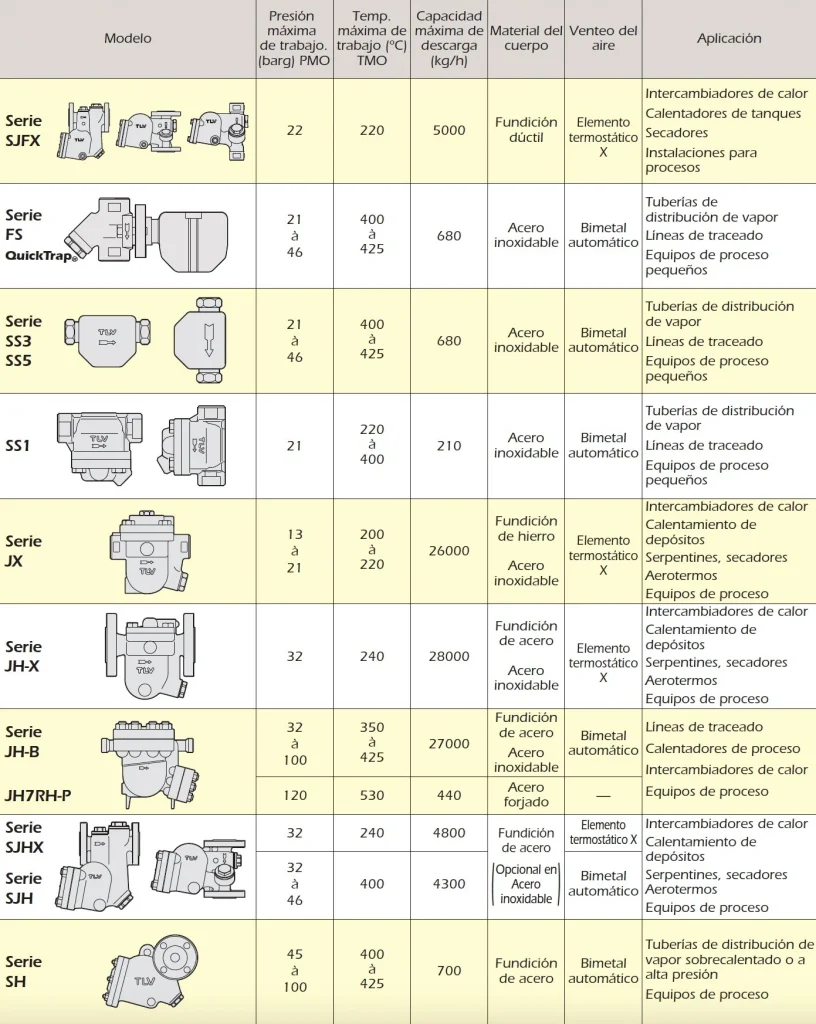

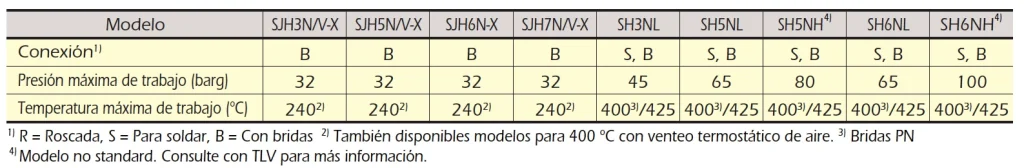

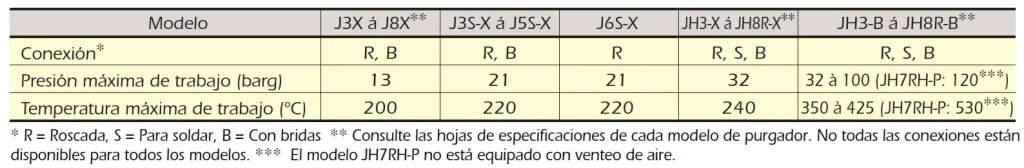

Tabla de selección
Las especificaciones máximas no se aplican a todos los modelos de cada serie.
Bajo demanda desde Seditesa podemos suministrar purgadores de boya cerrada libre para aplicaciones especiales y purgadores con una capacidad de descarga más elevada. Los detalles completos para cada producto (dimensiones, presiones, capacidades y materiales) figuran en documentos técnicos individuales (SDS) que podéis solicitarnos. La legislación local puede exigir condiciones de empleo más restrictivas.
