Las válvulas de control de purga Serie SIE de OMC han sido diseñadas específicamente para la purga de calderas de vapor o para otras aplicaciones de alta presión. Generalmente se usan con un controlador de purga. El caudal se ajusta con el eje de la válvula.
Estas válvulas han sido especialmente diseñado para minimizar la erosión del asiento y el tapón y garantizar un consistente cierre hermético.
Se puede quitar un tapón de ¼» en la base de la válvula para permitir el enfriamiento de muestras que se vayan a instalar.
antes de continuar nos gustaría indicarte otros artículos que podrían ser de tu interés relacionados con las válvulas de OMC:
- Válvulas de descarga de calderas BD10 de OMC
- Válvulas de tres vías de OMC. Qué son y cómo se pueden reparar
Hay tres versiones disponibles de válvulas de control de purga:
- Actuación electrohidráulica.
- Actuado eléctricamente.
- Actuado neumáticamente.
Operación
Las válvulas de control SIE se suministran cargadas en posición cerrada.
Versión eléctrica: Conectando la alimentación a la válvula del actuador se abre hasta la posición establecida por el interruptor de límite interno.
Versión neumática: Al energizar la válvula solenoide, el aire ingresa al actuador abriendo la válvula para el trazo seleccionado.
Límites de presión y temperatura

Presión máxima de funcionamiento: 32 barg/temperatura máxima de funcionamiento: 240 °C
Capacidades de las válvulas de control de purga

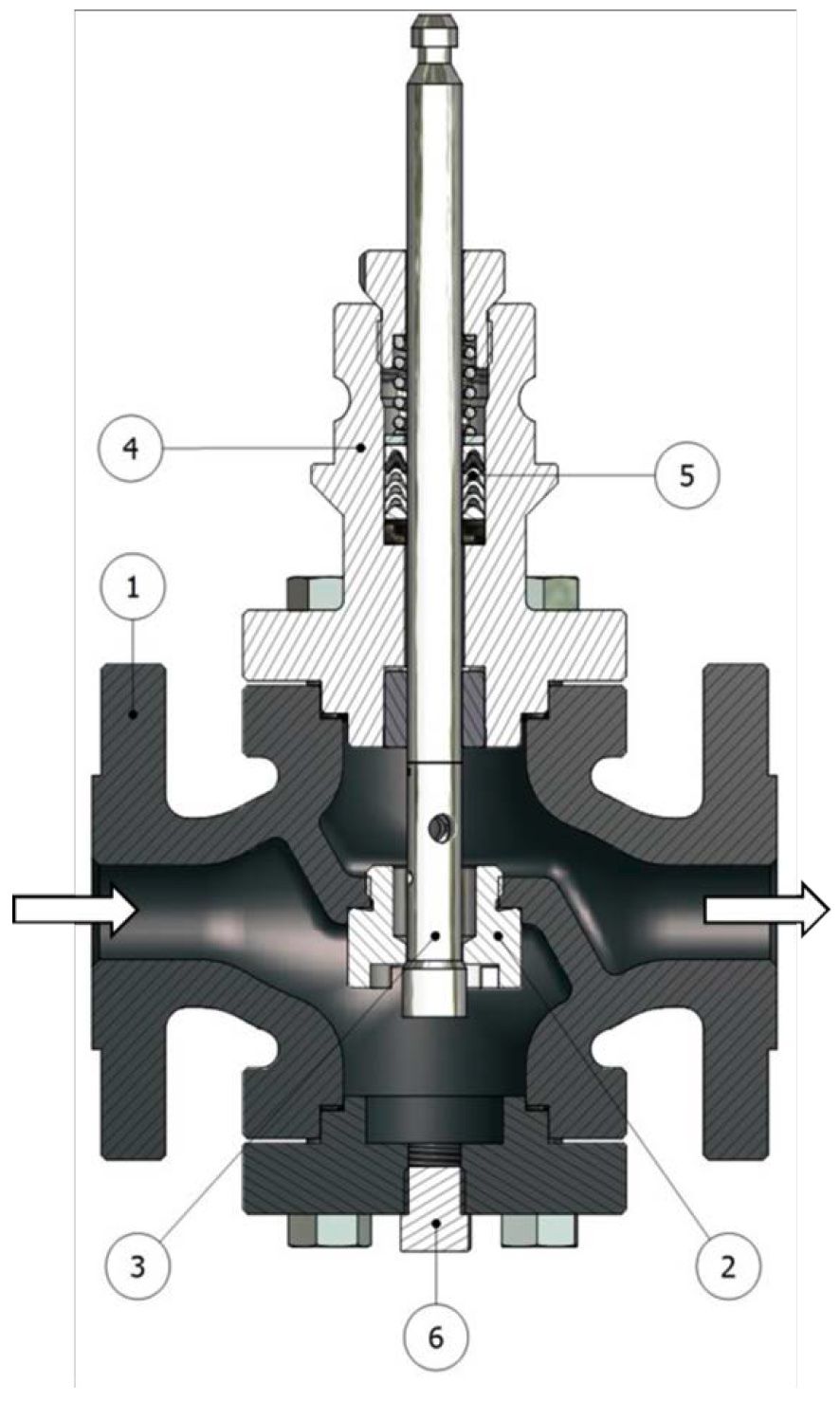

Leyenda
- Cuerpo de la válvula
- Asiento
- Obturador
- Tapa
- Empaquetadura
- Tapón toma-muestras
Característica del cuerpo de válvula de control de purga Serie SIE de OMC
| Estilo | Estilo Entrada superior, Asiento individual, Válvula de globo |
| Tamaños | DN20 / DN 25 / DN40 |
| Clasificación de presión | PN40 |
| Cuerpo Cara a Cara | Según EN 558-1 |
| Conexiones de bridas | EN 1092-1 |
Actuador eléctrico
| Fuente de alimentación | Tensión de alimentación de 230 V. 187-264 Vca / 50-60 Hz Voltaje de suministro de 24 V 19—28 Vca / 50-60 Hz |
| El consumo de energía | 16 VA |
Combinación estándar de materiales de carrocería y molduras de las válvulas de control de purga
| Cuerpo de válvula (ANSI150/300) | Tapa: A105 |
| Acero al carbono A216 WCC | Ajuste: ASTM A213 Tipo 316 + QPQ |
| Cuerpo de válvula (ANSI150/300) | Tapa: 316 St.St. |
| Acero inoxidable A351 CF8M | Ajuste: ASTM A213 Tipo 316 + QPQ |
Actuador neumático de las válvulas de control de purga Serie SIE de OMC
| Tipo | Diafragma de resortes múltiples |
| Control de señal | 6÷18 psi, 6÷psi |
| resión máxima de suministro de aire | 50psi (3.5bar) |

Conexión de la tapa con abrazadera

Conexión de la tapa enroscada
